Техновинки - 2017. Часть 1

"ТВБизнес"

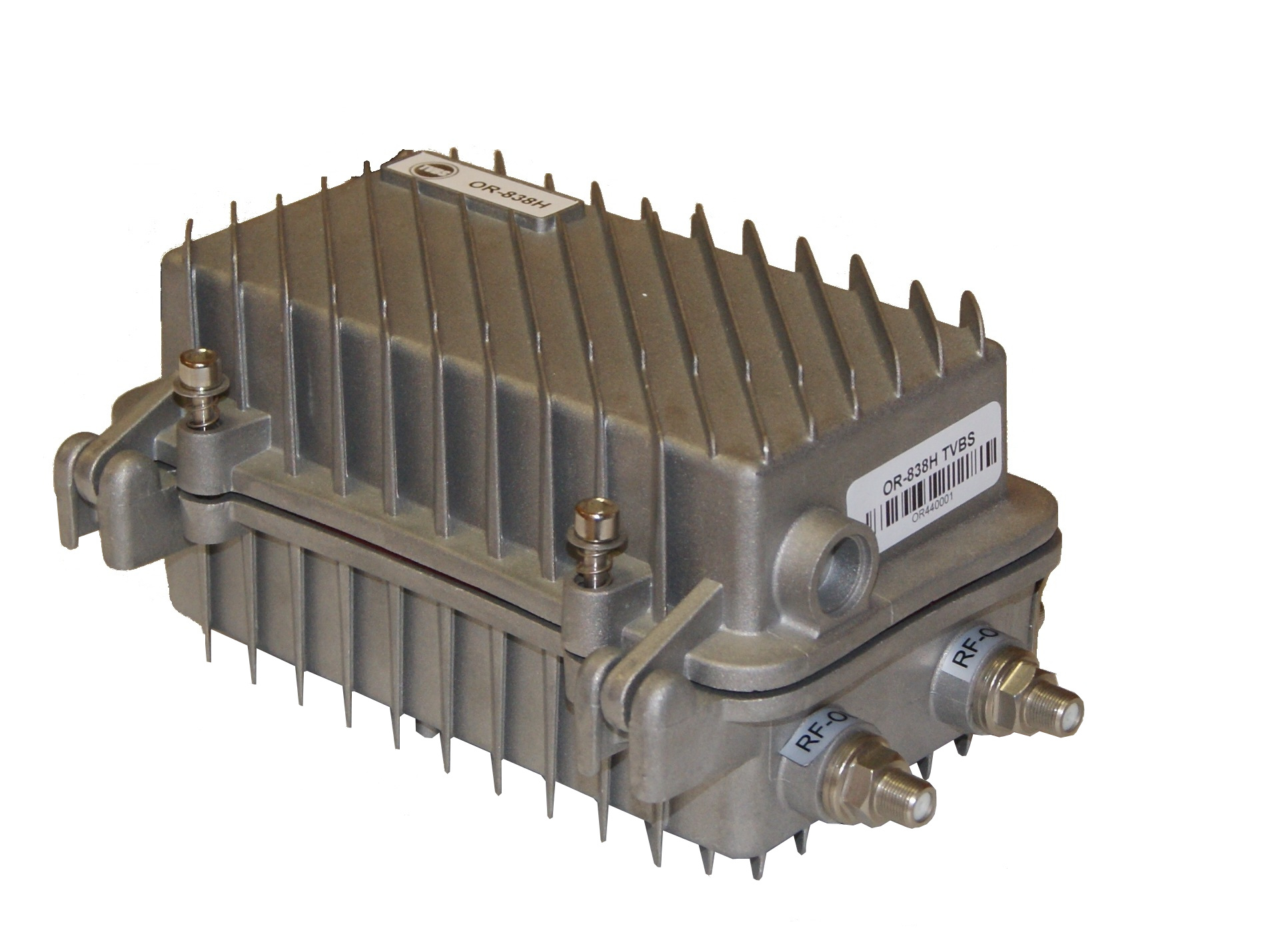

Новый оптический приемник OR-838H от компании "ТВБизнес"

"Ничего лишнего!" — именно под таким девизом проектировался новый оптический приемник OR-838H TVBS для сетей кабельного телевидения на основе топологии FTTB. При разработке этого приемника были исключены все лишние компоненты, не исполняющие основную задачу преобразования оптического сигнала в электрический, благодаря чему достигнуто оптимальное соотношение цены и качества изделия.

Традиционная эффективность совмещения чипа с низким энергопотреблением ≤15 Вт и модуля оптоэлектронного преобразования обеспечивает низкий уровень шумов и стабильный уровень выходного сигнала CTB и CSO в широком диапазоне входной оптической мощности от —7 до +2 дБм. Выходной сигнал обладает высоким коэффициентом усиления и низким уровнем искажений.



Антивандальный корпус, который является и отличным радиатором для чипа, позволяет защитить устройство от проникновения, а также увеличивает срок службы благодаря хорошему теплообмену.

Отличительная особенность новинки — индикатор мощности входящего оптического сигнала, выполненный в виде 10-ранговой люминесцентной трубки с градацией каждого шага от —7 dBm до +2 dBm, а плавная регулировка аттенюатора (ATT) и эквалайзера (EQ) глубиной до 15 dB делает настройку устройства простой и удобной.

Приемник оснащен двумя RF выходами с максимальным уровнем выходного сигнала ≥112 дБмкВ (установлена вставка-делитель FP-204). Возможна комплектация различными блоками питания AC (130~265)B или AC (35~85)B.

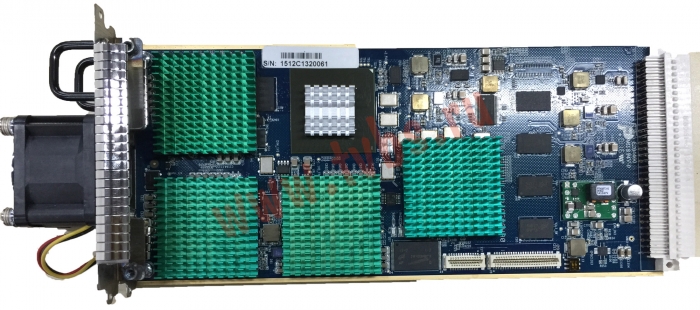

Карта C132 многоканальный MPEG-2 и H.264 SD/HD транскодер Sumavision
Карта C132 — многоканальный мультиформатный транскодер H.264/MPEG2 SD/HD нового поколения от компании Sumavision. Карта предназначена для транскодирования видеоконтента форматов SD или HD качества из MPEG-2 в MPEG-4/H.264 и обратно. Производительность карты составляет до 24 каналов MPEG-2/H.264 в SD формате или до 6 каналов MPEG-2/H.264 каналов в HD формате. Поддержка форматов SD/HD происходит на уровне базовой лицензии, которая устанавливается на карту.

Наряду с продвинутым алгоритмом обработки видео и аудио карта имеет ряд дополнительных возможностей, таких как поддержка статистического мультиплексирования, multi-screen resolution для адаптивного вещания, поддержка минимально возможного уровня выходного битрейта, возможность транскодирования двух стереопар для каждого канала.


На сегодняшний день на рынке достаточно много предложений разных вендоров по транскодированию, которые представлены на базе как софтовых, так и аппаратных решений. Тут стоит отметить основное отличие между аппаратным и программным транскодированием. Аппаратное транскодирование происходит на отдельном, предназначенном только для этой операции чипе. В отличие от решения, построенного на программном транскодировании, в котором основная нагрузка ложится на центральный процессор, аппаратное решение позволяет проводить процесс транскодирования с меньшим временем задержки. Данная особенность является основным преимуществом аппаратного транскодирования перед программным.

Карта C132 занимает два слота и не имеет внешних интерфейсов, обмен данными, обрабатываемыми картой, происходит по внутренней шине платформы EMR 3.0. Кодированный поток поступает на встроенный в шасси EMR 3.0 мультиплексор, откуда перенаправляется на функциональные карты вывода TS для передачи в IP, ASI, QAM или OFDM.

Отличительная особенность данного продукта в том, что карта транскодера С132 требует установки только в модернизированный тип шасси EMR 3.0 с усиленным питанием, которое оборудовано блоком питания 450 Вт, тогда как стандартное шасси располагает блоком питания мощностью в 250 Вт. Блоки питания не взаимозаменяемы, модернизированное шасси имеет другие посадочные гнезда для блоков и другой контроллер. Посадочные гнезда для функциональных карт модернизированного типа EMR аналогичны типовой версии и поддерживают все ранее разработанные типы функциональных карт.

Основные характеристики карты С132.
  • ​ Транскодирование из MPEG-2 в MPEG-4/H.264 и обратно до 24 SD или до 6 HD ТВ программ; емкость транскодирования на одном шасси EMR — до 144 каналов SD или 36 HD.
  • Карта С132 в одиночном варианте занимает два слота платформы EMR (возможна установка двух карт под одну внешнюю панель с вентилятором). Емкость EMR — шесть карт С132.
  • В режиме SD поддерживается транскодирование у каждой программы одного аудиопотока и пропуск (Pass Through) второго аудиопотока.
  • В режиме HD поддерживается транскодирование двух аудиопотоков у каждой программы.
  • Поддержка транскодирования аудио в форматах Mpeg-l layer2, AAC-LC, HE-AAC v1, HE-AAC v2, а также Dolby Digital и Dolby Digital Plus (активируется лицензией).
  • Audio Pass Through.
  • Статистическое ремультиплексирование каналов в H.264 и MPEG-2.
  •  Многопрофильное транскодирование (multiscreen) для адаптивного вещания (ОТТ).
  • Ре-энкодинг HD/H.264 сервисов для уменьшения битрейта.
  • Конверсия 16:9, 14:9 и 4:3.
  • Поддержка мониторинга параметров транскодирования и управления через интерфейс WEB или "NetManager".

Опции статистического ремультиплексора и multi-screen активируются лицензией.

Благодаря своим функциям карта транскодера С132 позволяет организовать все наиболее востребованные процессы обработки видео- и аудиоконтента и в составе EMR обеспечивает идеальное решение для транскодирования.

CDNvideo
Услуги "Виртуальный комментатор" и "Монетизация эфира телеканала" от CDNvideo
Оператор CDN (Content Delivery Network), специализирующийся на доставке контента по всему миру, в 2017 год входит с двумя новыми услугами, аналогов которым на российском рынке сетей доставки контента пока нет.

Первая услуга — "Виртуальный комментатор", позволяющая вшивать в эфирный поток альтернативные аудиодорожки, которые смогут переключать конечные пользователи в плеере. Такая функция может применяться, например, при трансляции спортивных мероприятий или конференций, но может быть полезна и для других типов контента.

Услуга "Монетизация эфира телеканала" позволяет увеличить доходы телеканалов от интернет-трансляций. До недавнего времени онлайн зрители телеканалов во время рекламных пауз видели стандартную эфирную рекламу. Однако эти показы никак не учитываются рекламодателями при оплате продвижения на телеканале, так как фиксируется только контакт, полученный традиционным путем, то есть при просмотре канала по телевизору. Соответственно, телеканалы упускали возможную дополнительную прибыль со своего контента. Новая услуга позволяет им автоматически заменять эфирную рекламу на отдельно оплачиваемые рекламодателем интернет-ролики.


Polytron
В 2016-м — в год своего 50-летия — компания Polytron выпустила несколько интересных новинок. Многие из них уже появились на российском рынке и прошли проверку на прочность в разных проектах, реализованных партнерами компании "Инсайд ТВ", официального дистрибутора Polytron в России.

Линейка усилителей Polytron HG 30115
Новый усилитель серии HG представляет компактную и экономичную линейку домовых усилителей с частотным диапазоном до 1 ГГц. Усилитель Polytron HG 30115 имеет коэффициент усиления 30 дБ и выходной уровень 115 дБмкВ. Наличие потенциометров позволяет произвести быструю и простую настройку усилителя. Усилитель имеет встроенный обратный канал с частотным диапазоном 5–65 МГц и пригоден для использования на сетях Docsis 3. Надежный блок питания обеспечивает длительный срок службы.

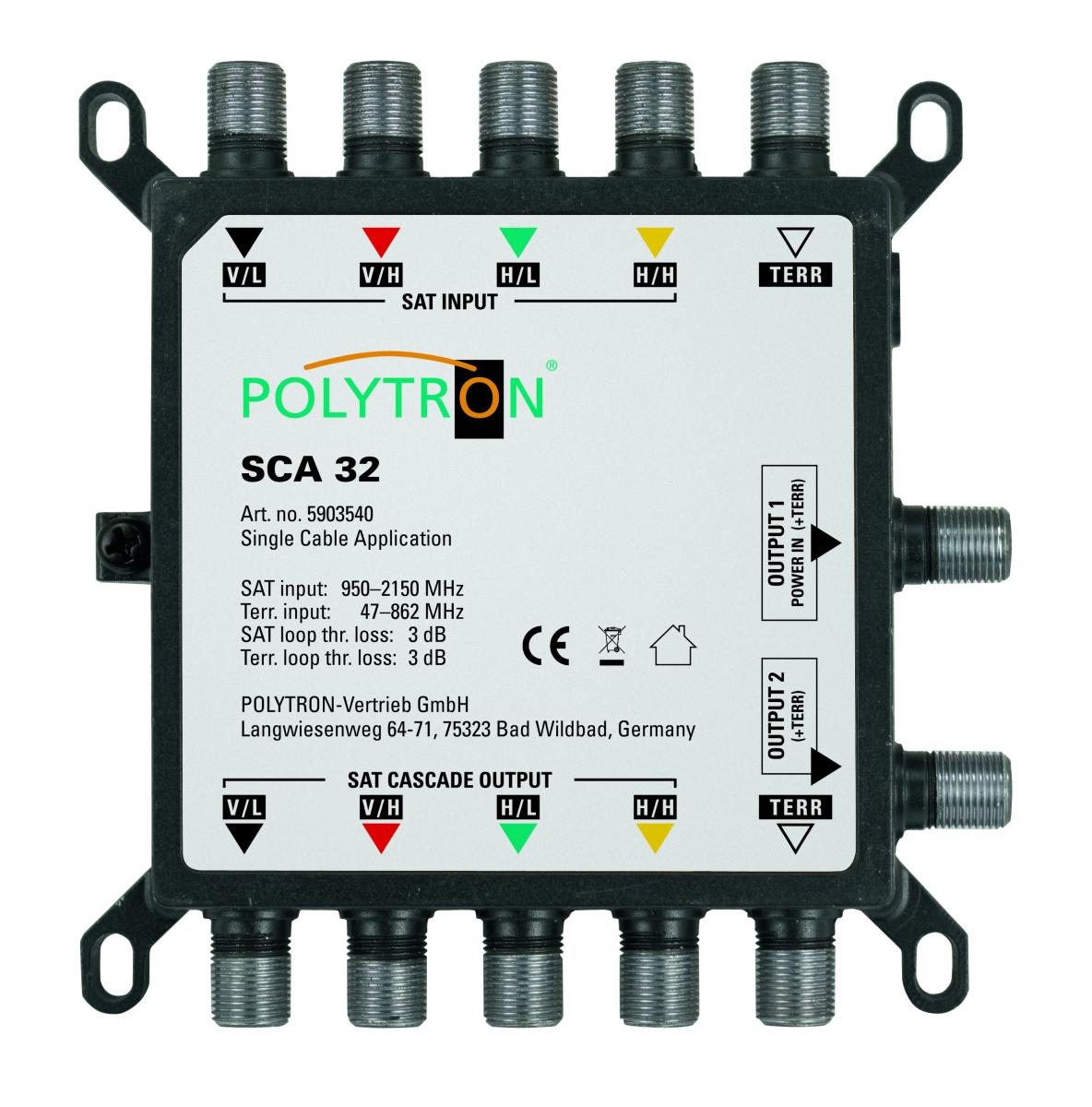

Компактная конвертирующая головная станция Polytron SCA 32
Polytron SCA 32 — самая маленькая головная станция для построения однокабельной сети. Это программируемая 32-канальная головная станция позволяет конвертировать любой SAT ПЧ канал в заданную частоту диапазона 950–2150 МГц (режим Static).


На выходе оператор получает однокабельную сеть, где будет только одна поляризация, что позволяет построить коллективную сеть на неограниченное число спутниковых приемников, которые будут подключены через спутниковые ответвители и делители. Монтаж такой сети значительно дешевле и проще.

Станция позволяет решить проблему с колебаниями по уровням входного сигнала. Это можно сделать, выставив нужное значение аттенюации для каждого из транспондеров (каналов) в отдельности.

Еще одним преимуществом новой головной станции Polytron SCA 32 являются ее компактные размеры: 114 × 111 × 21 мм.

Области применения Polytron Sca 32:
  • одиночные кабельные системы распределения;
  • многоквартирные дома, бизнес-центры и т. д.

Блок питания и согласующие резисторы входят в комплект поставки.

Основные технические характеристики головной станции Polytron SCA 32

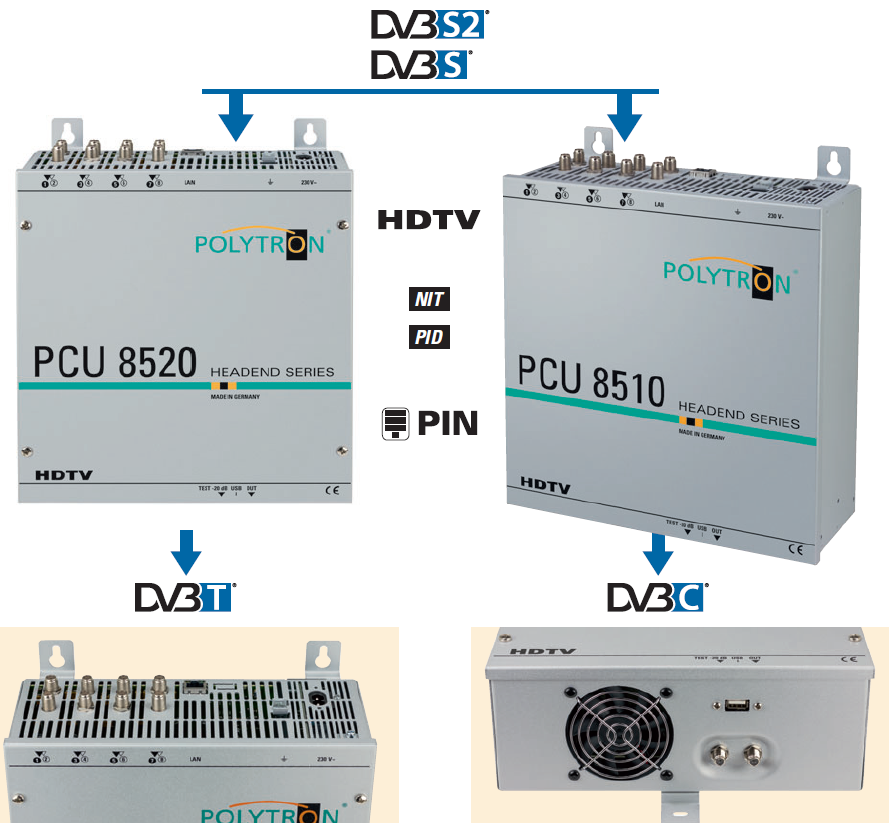

Новая компактная головная станция Polytron PCU 8000
Серия станций PCU 8000 выполняет трансмодуляцию восьми спутниковых транспондеров DVB-S/S2 в восемь потоков DVB-C (модель PCU 8510) или в восемь потоков DVB-T (модель PCU 8520). Головная станция поддерживает pid-фильтрацию, сортировку программ с использованием функции LCN, а также адаптирована к NIT/ONID и позволяет вручную изменять идентификаторы транспортных потоков SID. Особенности станции — наличие встроенного вентилятора, а также простая интуитивная настройка посредством LAN или USB.


Основные характеристики Polytron PCU 8000
  • 8 × DVB — S/S2 в 8 × DVB-C или 8 × DVB-T;
  • Поддержка MPEG 2, MPEG 4, HEVC;
  • Простое программирование через USB или LAN;
  • Содержание входного транспондера может быть изменено;
  • Сортировка программ LCN;
  • Частотный диапазон выходного сигнала 112–860 МГц;
  • Питание LNB;
  • Малые размеры станции (239 × 253 × 103 мм);
  • Программное обеспечение для программирования в комплекте.


"Планар"
Оптический приемник серии TUZ19 со встроенным измерителем параметров цифровых каналов от компании "Планар"
Челябинская компания "Планар" предлагает прекратить посылать во все концы города, невзирая на зной и стужу, бригаду квалифицированных специалистов, укомплектованных дорогостоящей измерительной техникой, чтобы оценить качество транслируемых сигналов. Новый оптический приемник TUZ19 дает возможность контролировать сеть, сидя в уютном кресле с чашечкой ароматного кофе или иного бодрящего напитка. Встроенный спектроанализатор позволяет визуализировать АЧХ в точке установки, а предоставляемый удаленный доступ к регулировкам приемника — внести необходимые корректировки. И все это при сохранении эксплуатационных характеристик, присущих современным оптическим приемникам для работы в оптических сетях с архитектурой FTTх:

  • исполнение в стойку 19″;
  • высокий выходной уровень;
  • модели с резервированием по оптическим входам;
  • электронные регулировки;
  • система АРУ;
  • многофункциональный индикатор параметров сигналов и состояний приемника;
  • широкий диапазон входной оптической мощности;
  • удаленное управление и мониторинг;
  • встроенный измеритель уровня каналов;
  • встроенный измеритель параметров BER, MER для цифровых каналов.

Технические характеристики встроенного измерителя


GS Group
HD-приставки со встроенным твердотельным накопителем от GS Group
На CSTB-2017 холдинг GS Group представил две новые двухтюнерные цифровые телевизионные приставки GS В531М и GS В532М с поддержкой телевидения высокой четкости (HDTV) и встроенным твердотельным накопителем. Приставки обладают одинаковыми функциями, но предназначены для разных групп пользователей: GS В531М создана для абонентов оператора цифрового телевидения "Триколор ТВ", участвующих в программе обмена оборудования, а GS В532М — для тех, кто подключается к оператору впервые.

Главное отличие новых приставок GS В531М и GS В532М от устройств General Satellite предыдущих поколений — встроенный твердотельный накопитель. Такое решение используется впервые. Память объемом 8 Гб позволяет загружать фильмы (PushVOD) из сервиса "Кинозалы "Триколор ТВ"" для просмотра в любое удобное время. Встроенный накопитель также дает возможность, не подключая дополнительно USB-накопитель, записывать видеоконтент (функция PVR, personal video recorder), ставить передачу или фильм на паузу или перематывать запись, чтобы вернуться к интересному моменту (функция TimeShift). Кроме того, пользователям доступны электронный телегид (EPG) для навигации по контенту, а также телетекст, субтитры, таймеры и игры. Благодаря приложению Tricolor TV Magazine телезрителям открыт доступ к материалам одноименного журнала. Приложение "Галерея" позволит просматривать на экране телевизора файлы (в форматах JPG, BMP, PNG) с внешних носителей.

Обе ТВ приставки сконструированы на базе мощного микропроцессора MStar K5 и сопроцессора собственной разработки холдинга GS Group. Устройства оборудованы двумя тюнерами DVB-S/DVB-S2. Для пользователя это означает возможность смотреть видеоконтент на двух экранах одновременно: один тюнер транслирует ТВ программу на телевизор, другой — на второй телевизор или любое мобильное устройство. Для просмотра программ с планшета или смартфона достаточно подключить приставки к Wi-Fi роутеру в домашней сети. Обладатели приставки-клиента под брендом General Satellite могут просматривать видеоконтент и на втором телевизоре.

Двухтюнерная HD-приставка со встроенным Wi-Fi-модулем от GS Group
Холдинг GS Group представил на CSTB-2017 новую цифровую телевизионную приставку GS Е521L с поддержкой телевидения высокой четкости (HDTV). Благодаря двум тюнерам современное устройство позволяет смотреть видеоконтент в высоком качестве на двух экранах одновременно. Впервые HD приставка под брендом General Satellite оборудована встроенным Wi-Fi модулем, что обеспечивает беспроводное подключение к домашней сети.

Пользователи телеприставки GS Е521L получают возможность смотреть более 200 каналов оператора цифрового телевидения "Триколор ТВ". Благодаря двум тюнерам DVB-S/DVB-S2 контент можно просматривать одновременно с двух экранов — телевизора и мобильного устройства. Чтобы смотреть программы на смартфоне или планшете, необходимо установить приложение "Play. Триколор" и подключить приставку к Wi-Fi роутеру в домашней сети. Впервые в HD приставку General Satellite встроен однодиапазонный 2,4 ГГц Wi-Fi модуль с поддержкой стандарта 802.11n (максимальная скорость передачи данных — 150 Мбит/c), с помощью которого устройство подключается к домашней сети беспроводным способом. Просматривать видеоконтент на втором телевизоре можно с помощью приставки-клиента под брендом General Satellite.

В основе устройства GS Е521L — мощный микропроцессор MStar K5 и сопроцессор собственной разработки холдинга GS Group. Такое технологическое решение гарантирует высокую скорость обработки данных и безопасность контента. Телеприставка оборудована разъемами 3.5 TRRS, USB, HDMI и цифровым аудиовыходом S/PDIF. Внешние носители можно подключить к GS Е521L с помощью USB интерфейса. На задней панели устройства размещен разъем для подключения выносного ИК датчика, что позволяет управлять приставкой с пульта ДУ.

Благодаря интерактивной программной платформе Stingray TV с удобным и адаптируемым под пользователя графическим интерфейсом зритель получает возможность управлять контентом: телеприставка GS E521L поддерживает функции записи (PVR, personal video recorder) и отложенного просмотра (TimeShift). Возможность использования функций определяется правообладателем контента. Пользователям доступны сервисы: "Кинозалы "Триколор ТВ"" — для просмотра киноновинок, электронный телегид (EPG) — для навигации по контенту, а также телетекст, субтитры, таймеры, игры. Функция PushVoD (загрузка фильмов из сервиса "Кинозалы "Триколор ТВ"" для просмотра в удобное время) станет доступна абонентам после обновления программного обеспечения до последней версии и подключения к приставке внешнего записывающего устройства.


"Контур М" — Astro
U 118X и U159 — новые модули универсальной кабельной ТВ платформы Astro U100
Немецкая компания Astro Strobel представила на CSTB-2017 линейку модулей универсальной мультиформатной платформы Astro U100. Благодаря современному концепту сетевой архитектуры, весь телеконтент (видео- и радиоканалы) формируется центральной ГС в виде цифровых MPEG TS потоков и передается по разветвленным магистральным IP сетям, покрывая огромные территории городов и регионов. И только на уровне локальных/региональных ГС происходит конвертация MPEGTS в требуемые оператору форматы: DVB-C, DVB-T, аналоговое кабельное телевещание и FM радио.

Модуль U118X представляет собой дальнейшую эволюцию линейки 8-канальных модулей IP->PAL/SECAM конверторов. По сравнению с предыдущей моделью U118 в новом модуле реализована возможность создания значительно более гибкого выходного канального плана, покрывающего практически любые разумные потребности оператора в части оптимального канального планирования.

Выходные каналы разделены на две группы по четыре канала каждая. Как и в предыдущем модуле, обе группы могут свободно размещаться в любой части диапазона 47–862 МГц. Инновацией является значительное расширение возможностей канальной расстановки внутри группы — теперь каналы группы могут быть настроены на любую частоту в полосе 80 МГц с сохранением предельно высоких значений всех системных параметров или в полосе 96 МГц с уменьшением выходного уровня на 2 дБ и соответствующим снижением RF параметров.

Функционально модуль представляет собой комбинацию декодер MPEG-4/2 -> аналоговый модулятор RF/PAL/SECAM. Модуль принимает по входу до 8 IP multicast групп (MPEG TS).

Обеспечивается резервирование источников TS — до трех источников сигнала по входу (основной + два резервных).

Входной цифровой декодер обеспечивает декодирование видео MPEG-2/4/Cabac, конвертацию HD to SD downscaling, декодирование аудио ААС, АС-3 Dolby Digital (опционально), вставку бегущей строки.

Для повышения надежности доставки контента IP вход модуля поддерживает протокол RTP и коррекцию ошибок FEC.

На RF выходе модуля обеспечивается: видео PAL/SECAM, аудио в форматах моно, A2 стерео, Nicam.

Поддерживается автоматическое резервирование модулей по схемам N+1, N+M, N+N.

Высокие системные параметры достигаются фирменной схемотехникой DirectDigital (DD<sup class="reg">®</sup>) и специальных канальных фильтров U-KF.

Модуль U159 — EdgeQAM модулятор, отличающийся исключительно высокой канальной плотностью и множеством вариантов резервирования. Один модуль обеспечивает до 64 выходных QAM потоков (16 QAM — 256 QAM) в диапазоне 47–1006 Мгц, формируемых из MPEG over IP TS, поступающих через четыре входных GigE интерфейса.

Поддерживаются протокол RTP и коррекция ошибок FEC.

Модуль обеспечивает автоматическое резервирование по входу как link-redundancy (LR), так и source-redundancy (SR), что гарантирует доставку ТВ контента в случае и обрыва входного линка (резервирование по направлению), и пропадания входного мультикаста (резервирование источника). Возможно комбинированное использование обоих схем резервирования (LR+SR).

Использование резервирования по входу снижает максимальное число выходных QAM потоков до 32 (для схемы SR или LR) или до 16 (LR+SR). В одном компактном (1RU) шасси U100 может быть установлено до трех модуляторов U159, что обеспечивает суммарно от 48 до 192 выходных QAM потоков (в зависимости от использования резервирования по входу), а это дает возможность оператору вещать в кабельную сеть от нескольких сотен до более тысячи ТВ программ.

Базовая платформа U100
Платформа U100 используется как удаленная головная станция, получающая входные потоки в формате MPEG over IP. Базовый блок 1HU позволяет установить четыре модуля разного функционального назначения (RF/PAL/SECAM, QAM, FM). Поддерживается горячая замена модулей, каждый модуль оснащен температурно управляемым вентилятором.

На борту два порта управления (100 Base-T) и два GigE порта (1000 Base-T) для получения видеоданных. Управление через WEB интерфейс, поддерживаются протоколы HTTP/SNMP (сообщения об ошибках). Электропитание ~ 220V или 48V.


Шведский CAS и DRM оператор CryptoGuard интегрировал и инсталлировал свою СAS систему на модуле приложений платформы Teleste Luminato
Компания Teleste представила совместное решение со шведским поставщиком CAS и DRM CryptoGuard на базе платформы Luminato. Результатом совместной разработки стала интеграция современной и надежной системы условного доступа в модуль приложений Luminato (аппаратный модуль, занимающий один слот в ультракомпактном шасси Luminato).

Типичной ситуацией является решение, когда оператор использует отдельный физический сервер для размещения CAS системы. В новейшем решении отдельный CAS сервер заменен на компактный модуль приложений Luminato, что позволяет минимизировать внешнюю коммутацию, повысить надежность и избавляет от необходимости закупки и установки дополнительного оборудования от других вендоров.

Компания Teleste представила новый модуль Multireceiver для платформы Luminato
На выставке Angacom 2016 компания Teleste представила новый модуль для платформы Luminato — мультистандартный приемник (Multireceiver). Данный компактный модуль идеально подходит для кабельных и IPTV операторов. Мультиресивер поддерживает все основные стандарты вещания (DVB-S/S2/S2X, DVB-T/T2, DVB-C и ряд других). Модуль может быть использован для получения сигналов через спутниковые, эфирные и кабельные сети, а также по IP протоколу, вне зависимости от того, является ли канал зашифрованным. Все варианты приема доступны без дополнительных лицензий или ключей активации.

Всего в модуле установлены четыре ресивера и на модуле размещены два CI интерфейса и два физических RF входных порта, каждый из которых работает с двумя ресиверами, что позволяет работать одновременно с рядом разных входных форматов, например принимать одновременно два транспондера DVB-S2 и два транспондера DVB-T2.
