Техническое обозрение. По следам CSTB 2018. Часть III

Завершаем наш обзор технических новинок из тех, что представляли компании на выставке CSTB 2018. Первую часть можно найти по этой ссылке, вторая разместилась здесь.


"ТВ Бизнес" представил серию оптических платформ OCP

Недавно на рынке появились платформы OCP (Optical Communications Platform) от компании "ТВ Бизнес", выпускающиеся под брендом TVBS. Платформы представляют собой базовый блок, предусматривающий установку функциональных модулей для передачи, усиления, переключения, и приема оптических CATV сигналов.

Платформы комплектуются блоками мониторинга и разным количеством функциональных модулей: 16 модулей в OCP-416 и 10 модулей в OCP-310. Обе платформы устанавливаются в стандартную 19” стойку 4U – OCP-416 и 3U – OCP-310. Платформы имеют систему резервирование по питанию, состоящую из двух блоков питания с возможностью горячей замены.

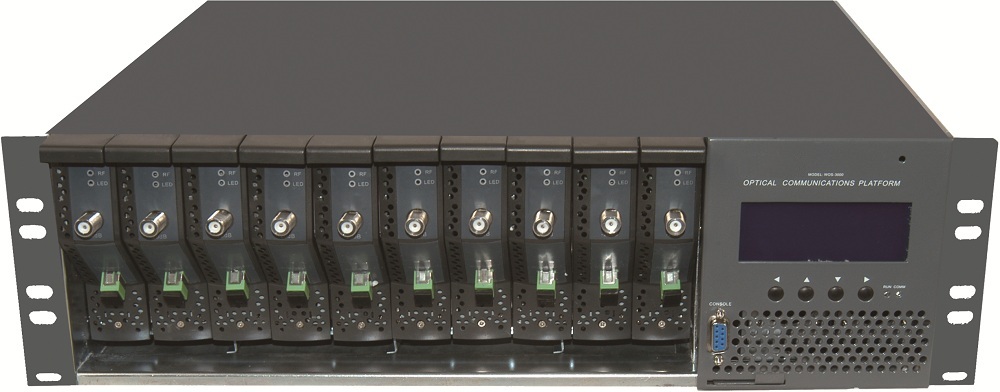

OCP-310 TVBS

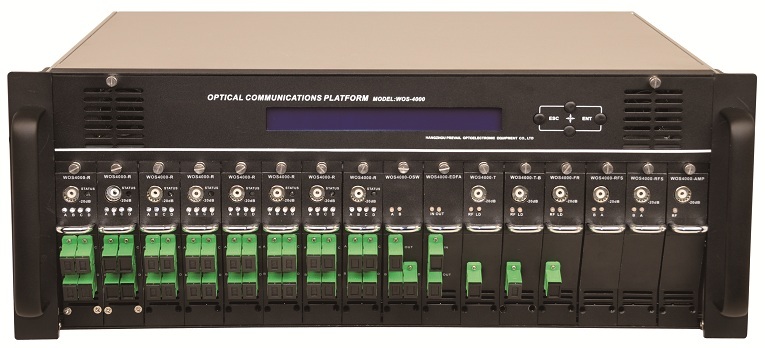

OCP-416 TVBS

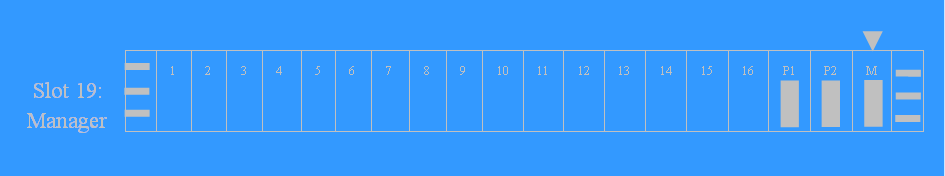

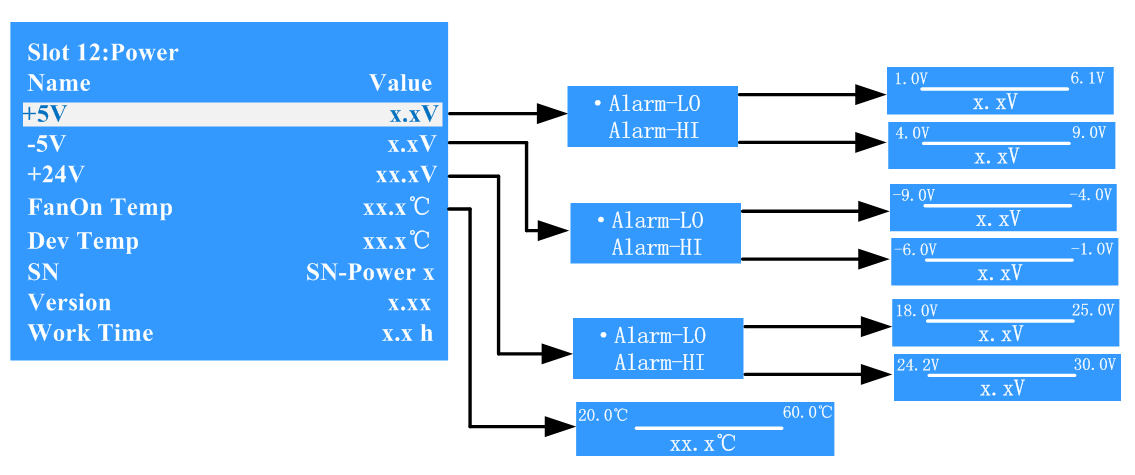

Управление платформой и ее модулями ведется через дисплей и функциональные кнопки на лицевой панели модуля, а также через веб-интерфейс. Управление каждым модулем осуществляется отдельно. Тип модуля автоматически идентифицируется системой при установке в слот, а интеллектуальный контроллер охлаждения регулирует скорость вентиляторов в зависимости от окружающей температуры.

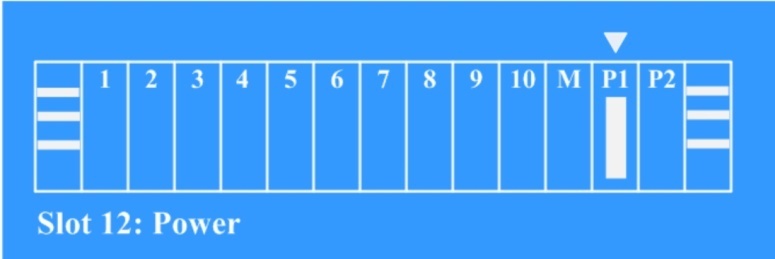

В общей сложности базовый блок OCP-310 имеет 13 слотов, 10 из которых используются для установки функциональных модулей, два специализированных – для блоков питания и один специализированный – для модуля управления. У платформы OCP-416 есть аналогичные специализированные слоты, а также 16 слотов для функциональных модулей.

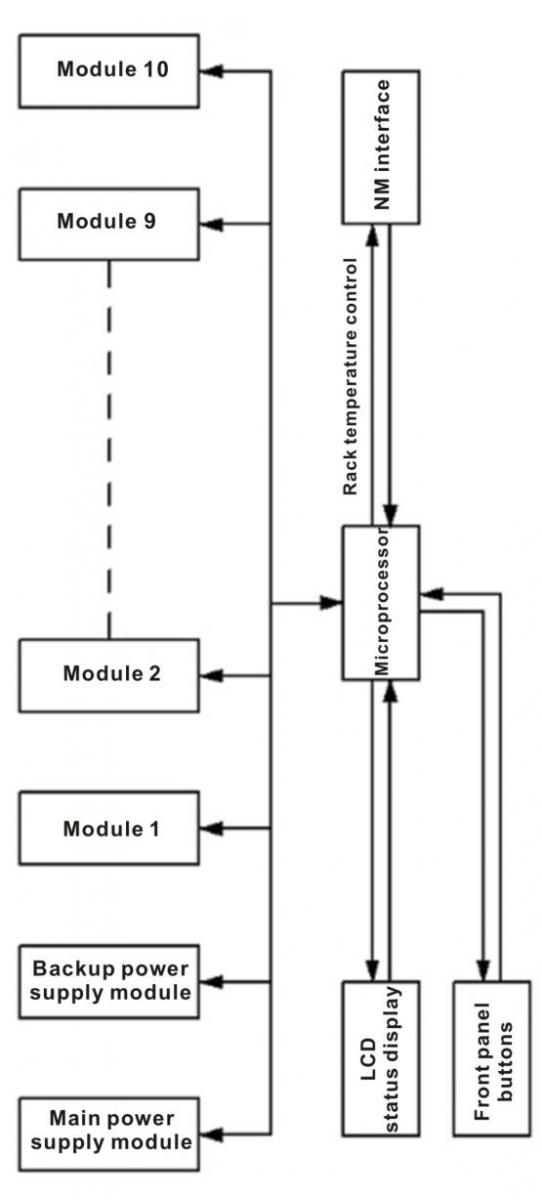

Блок-схема OCP-310

Блок-схема OCP-416

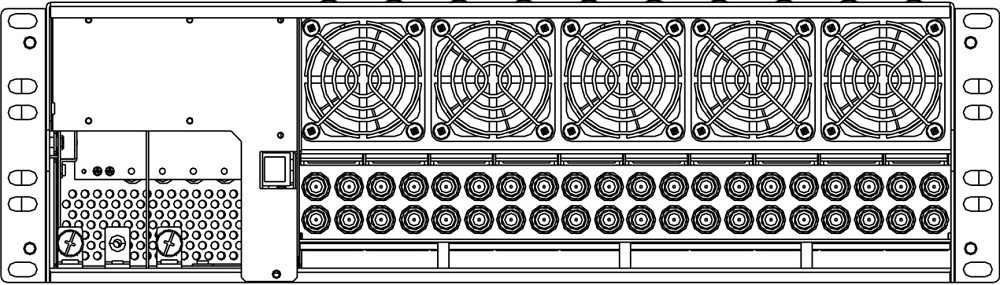

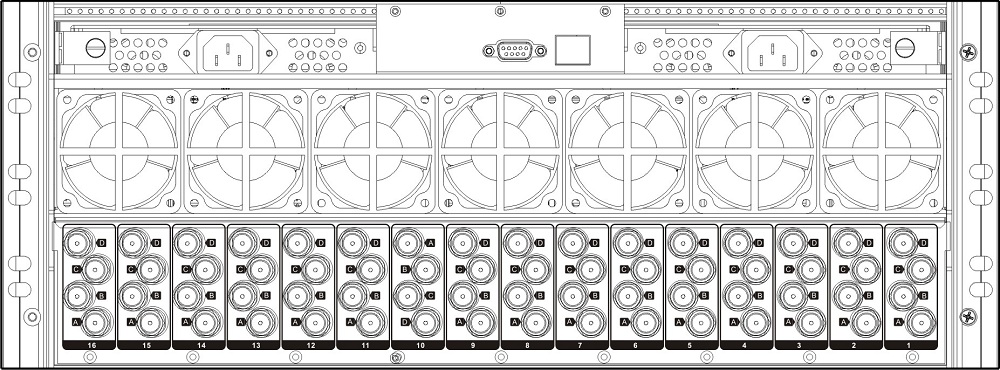

Вид задней панели OCP-416



Вид задней панели OCP-310



Пятерка от Lumax

Директорные антенны UHF Lumax HD для приема сигнала DVB-T2 – это классические антенны ДМВ диапазона типа "волновой канал". Telco представит пять моделей таких антенн: Lumax HD-204Z, Lumax HD-2725, Lumax HD-2515, Lumax HD-249D1 и Lumax HD-259D1.

Антенны выполнены из полированного алюминия, по схеме "антенны с нулевым потенциалом", то есть все директора антенны гальванически соединены с ее несущей штангой.

Все директора закреплены на штанге антенны с помощью ребристой насечки и винтом, что позволяет использовать антенну в диапазоне температур –40°С ... +50°С. Пластиковые элементы антенн также выполнены из пластиката, который выдерживает температуры от –40°С ... +50°С.

Другими новшествами в антеннах Lumax HD являются оптимизация АЧХ антенны в диапазоне частот 470 ... 806 МГц и ослабление сигнала в диапазоне вещания LTE передатчиков до –12,5 дБ.

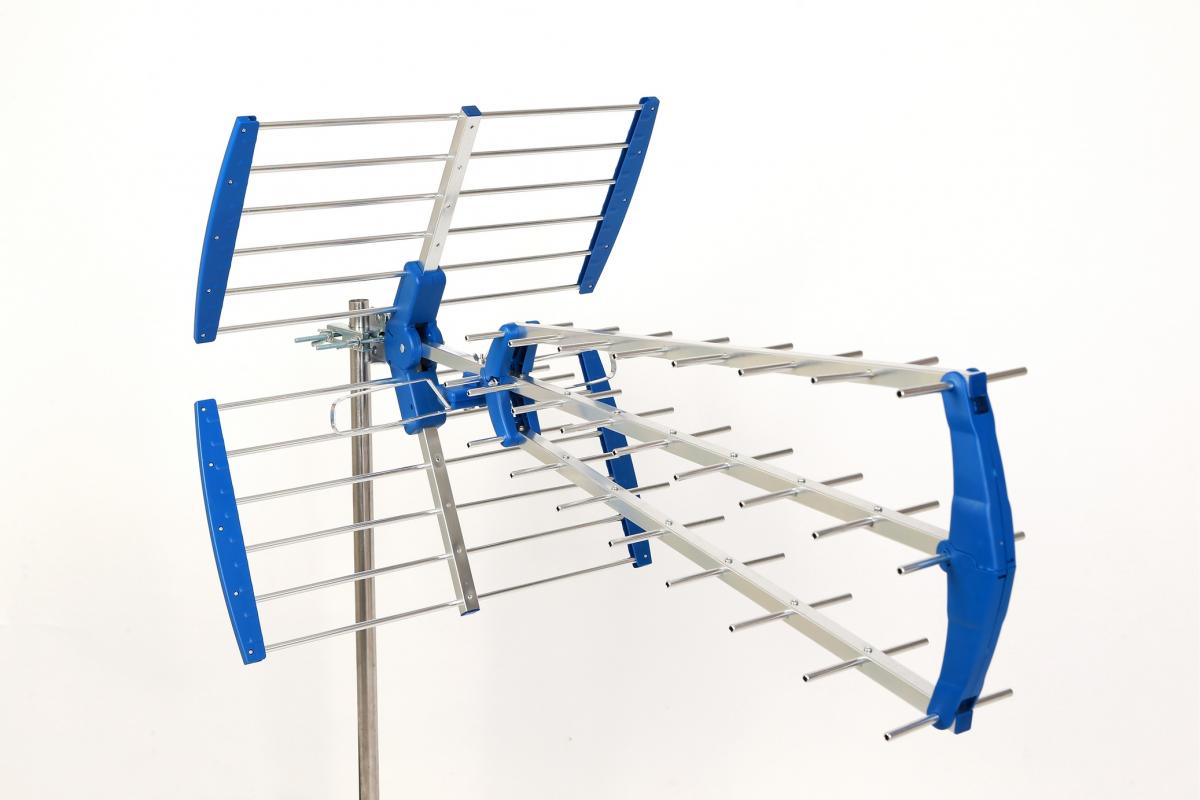

HD-204Z

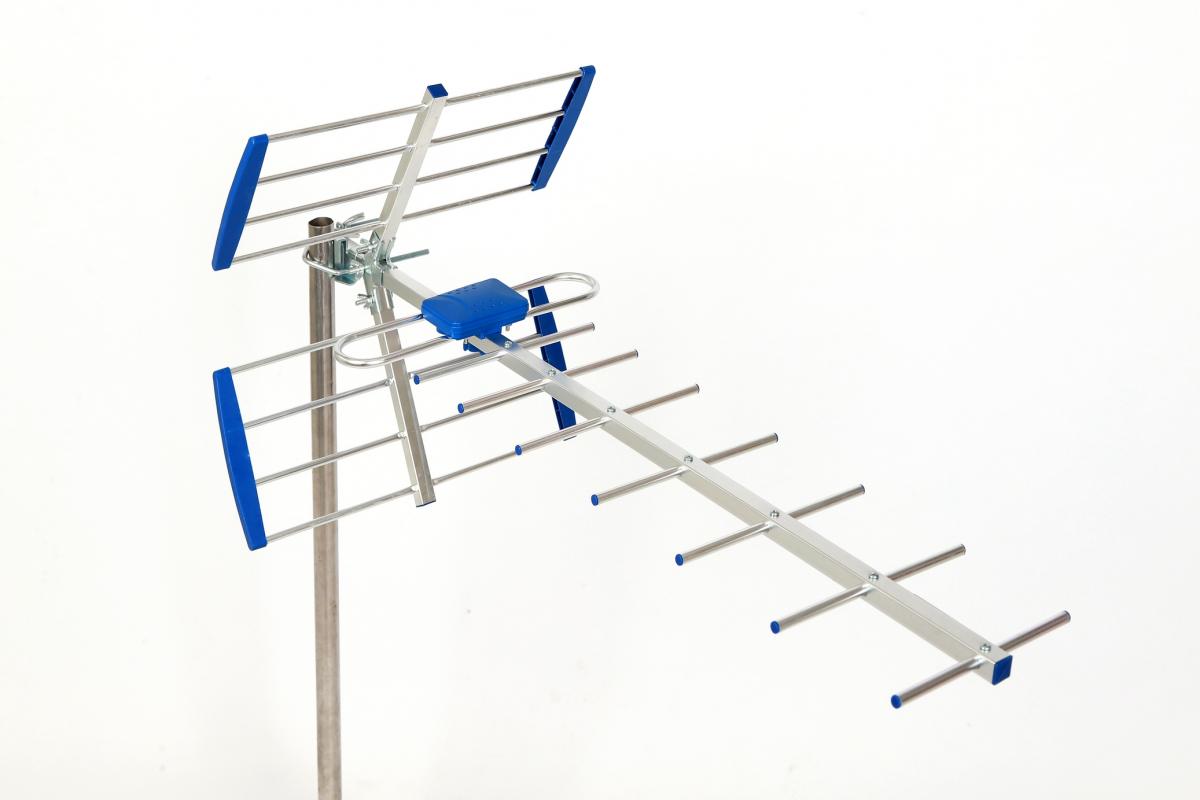

HD-249D1

HD-259D1

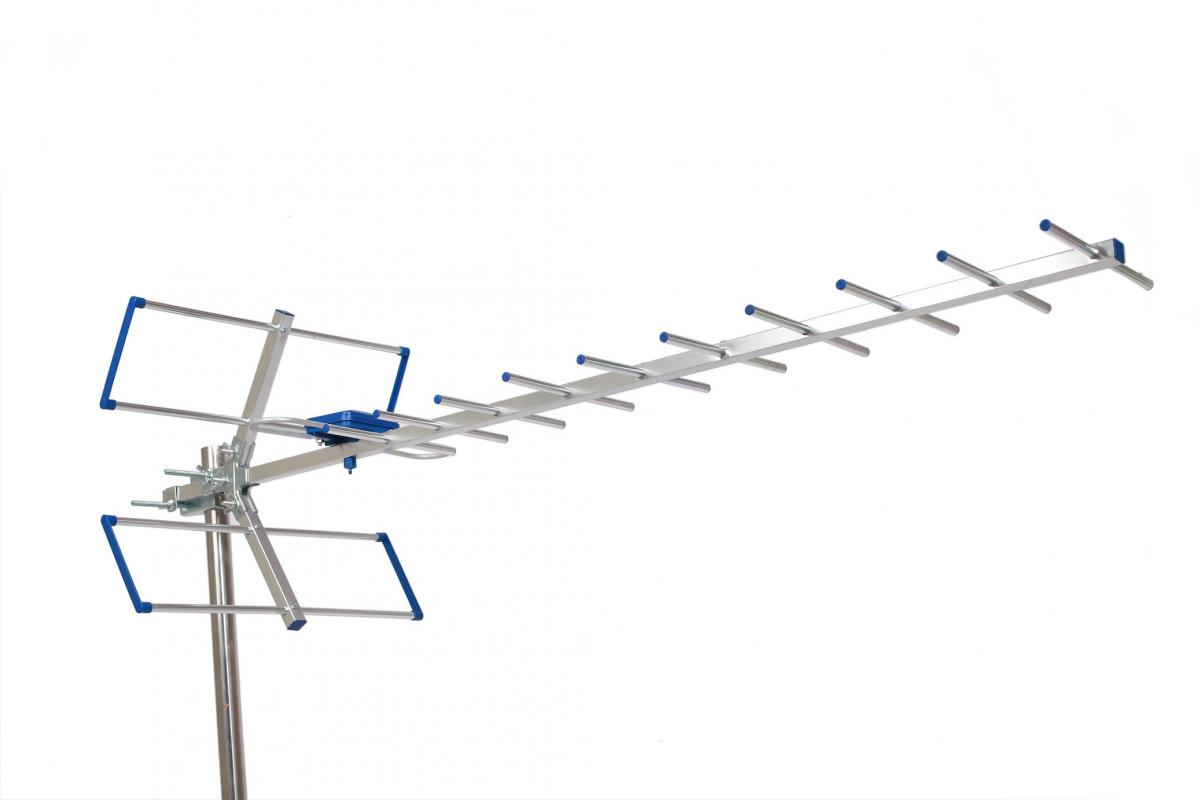

HD-2515

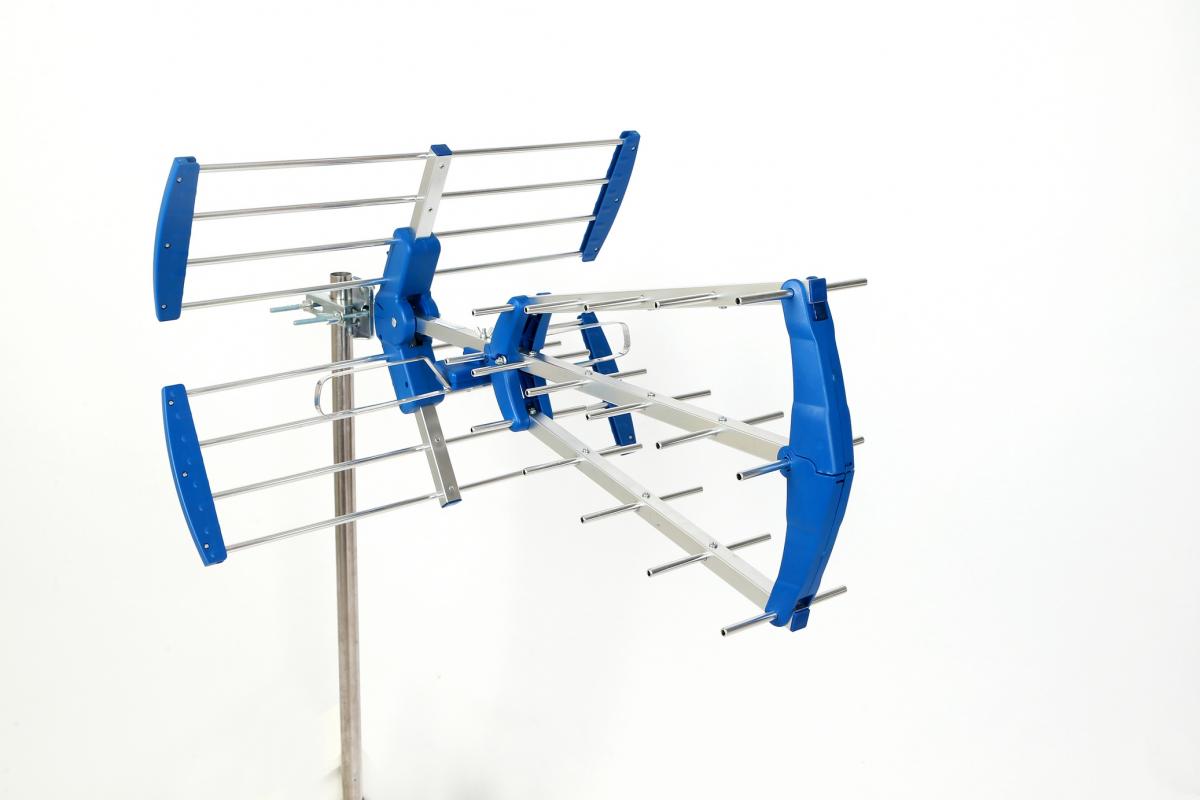

HD-2725

Коаксиальные кабели от Mediaflex

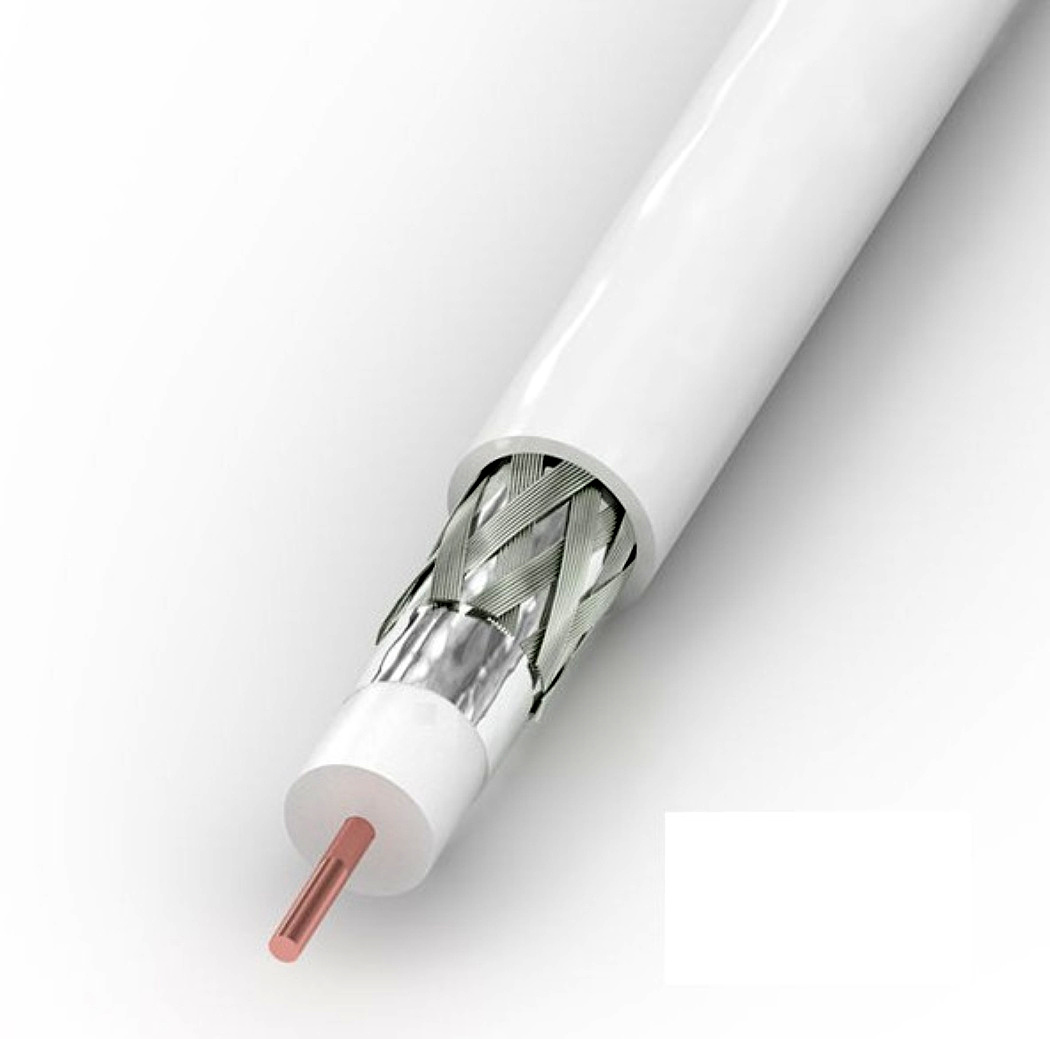

"Телко Групп" представляет новую серию коаксиальных кабелей SAT 703W RG6/113Cu/64TCu/100S от компании Mediaflex.


Центральный медный проводник кабелей – 1,13 мм, экран – алюминиевая фольга AL/PET толщиной 10 мкм. Медная оплетка TCu, 64 жилы по 0,12 мм. Оснащены ПВХ-оболочкой. Прочность на растяжение внешней оболочки – 130 кг на 1 см2.

Диапазон рабочих температур составляет от –55°С до +65°С, температур монтажа – от –35°С до +50°С. Рабочая полоса частот – от 5 до 3000 МГц, при этом затухание на 3000 МГц не более 35,5 дБ. Полностью совместимы с разъемами Cabelcon.

Новинки от RTM

Также "Телко Групп" представила на CSTB серию новинок компании RTM. Оптические приемники серии FOR включают шесть моделей, предназначенных для преобразования оптических аналоговых и цифровых сигналов кабельного телевидения в электрические сигналы для дальнейшей передачи в сети КТВ по коаксиальному кабелю.

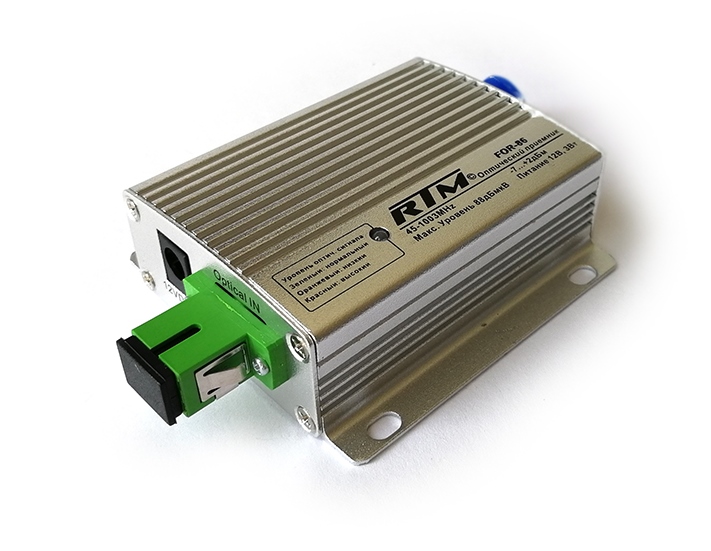

FOR-86 является самой экономичной моделью серии и предназначен для подключения 1–2-этажного коттеджа. Диапазон частот от 45 до 1003 МГц, максимальный выходной уровень CTB/CSO 42ch CENELEC 88 дБмкВ. Длина волны оптического сигнала 1100–1600 нм. Оптический вход SC/APC.


FOR-86-H подходит для подключения большого коттеджа или усадьбы с разнесенными по территории точками подключения, а также для подключения малоэтажного дома. Диапазон частот от 45 до 862 МГц, Максимальный выходной уровень CTB/CSO 42ch CENELEC 108 дБмкВ (104 дБмкВ на каждом РЧ выходе). Длина волны оптического сигнала 1100–1600 нм. Оптические вход SC/APC.

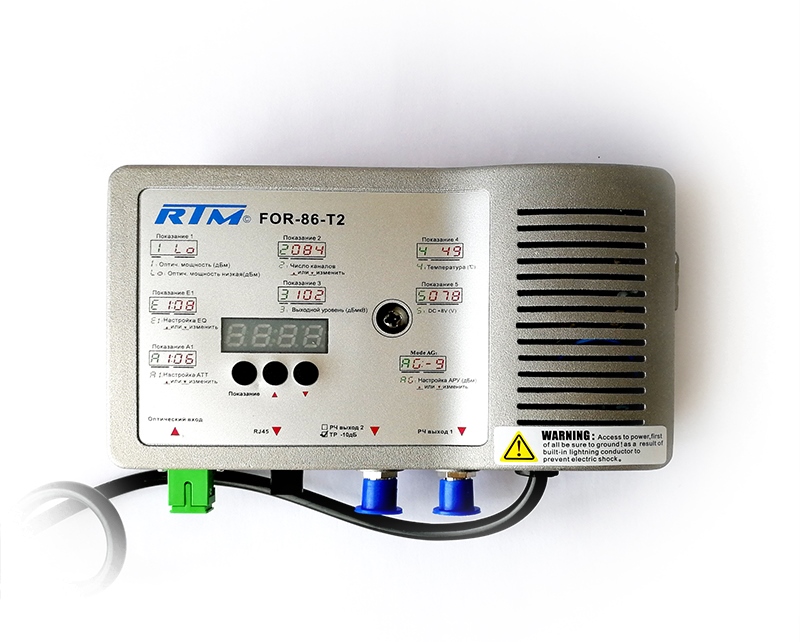

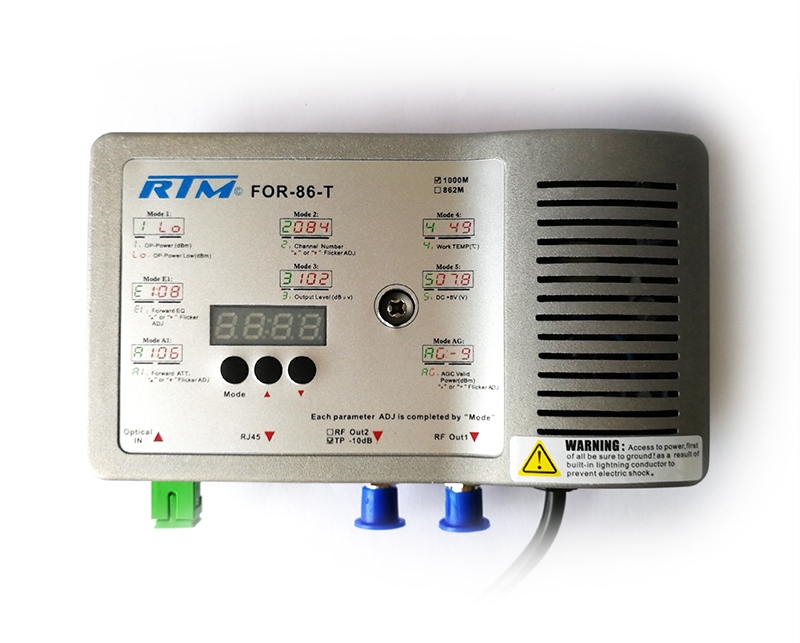

Модели FOR-86-Т и FOR-86-Т2 наиболее оптимальны для подключения пятиэтажек. Диапазон частот от 45 до 1003 МГц, максимальный выходной уровень CTB/CSO 59ch CENELEC 112 дБмкВ. Длина волны оптического сигнала 1100–1600 нм. Версия Т2 обладает функцией мониторинга устройств.


FOR-86-Pro с высоким выходным уровнем (115 дБмкВ) предназначен для подключения многоэтажных домов (до 100 квартир). Диапазон частот от 47 до 1000 МГц. Длина волны оптического сигнала 1100–1600 нм. Один оптический вход SC/APC.

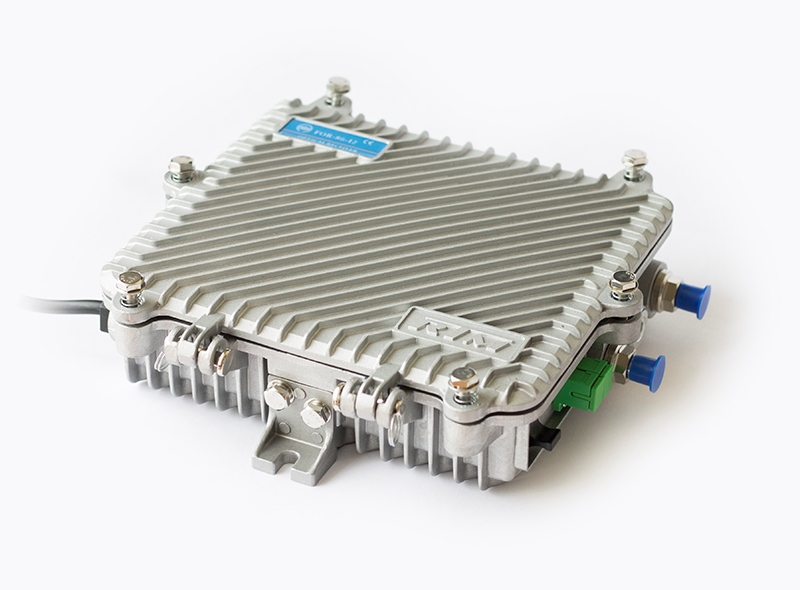

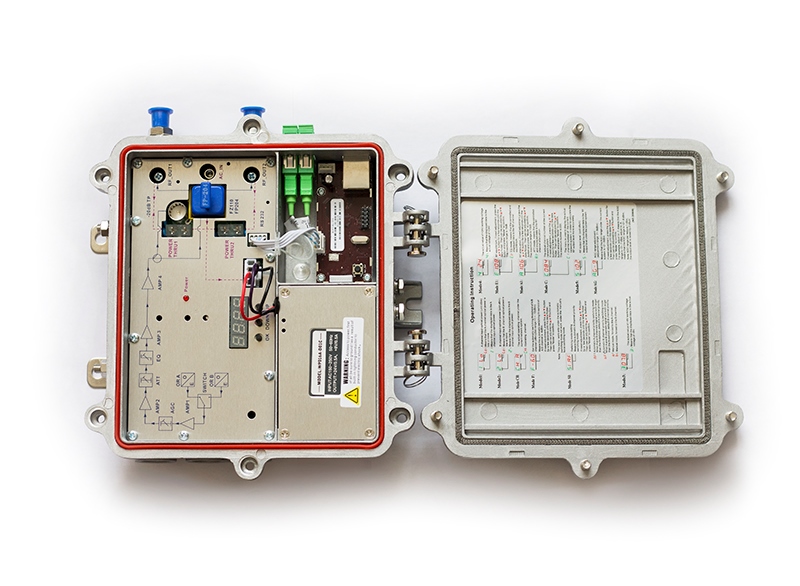

FOR-86-I2 – флагман серии FOR. Высокий уровень сигнала позволяет подключать многоэтажные дома, второй оптический вход обеспечивает резервирование сигнала в различных топологиях сети, а герметичный корпус позволяет устанавливать устройство в любых незащищенных местах. В этом приемнике реализованы и мониторинг, и удаленное управление. Также имеет четырехсегментный дисплей и русифицированный веб-интерфейс. Регулируемый диапазон для режима АРУ от +2 дБм до –9/–8/–7 дБм, рабочая частота до 1 ГГц.


И наконец, FOR-86-R2 – рэковый вариант модели 86-12. Предназначен для операторов ШПД, развивающих услуги КТВ на базе существующей сети. Диапазон частот от 47 до 1003 МГц, Максимальный выходной уровень CTB/CSO 59ch CENELEC 116 дБмкВ. Длина волны оптического сигнала 1100–1600 нм. Резервный оптический вход.

Высокостабильные конверторы RTM серии R1 предназначены для построения профессиональных приемных спутниковых систем Ku-диапазона. Могут быть использованы для приема низкоскоростных потоков передачи данных. Выходные частоты 0,95–1,75 ГГц, коэффициент шума 0,6–0,8 дБ, усиление 55–60 дБ.

В свою очередь, конверторы R3442Fx предназначаются для построения профессиональных приемных спутниковых систем С-диапазона. Конверторы могут быть использованы для приема первого и второго мультиплексов РТРС. Диапазон входных частот 3,4–4,2 ГГц, выходные частоты 0,95–1,75 ГГц, частота гетеродина 5,150 ГГц.

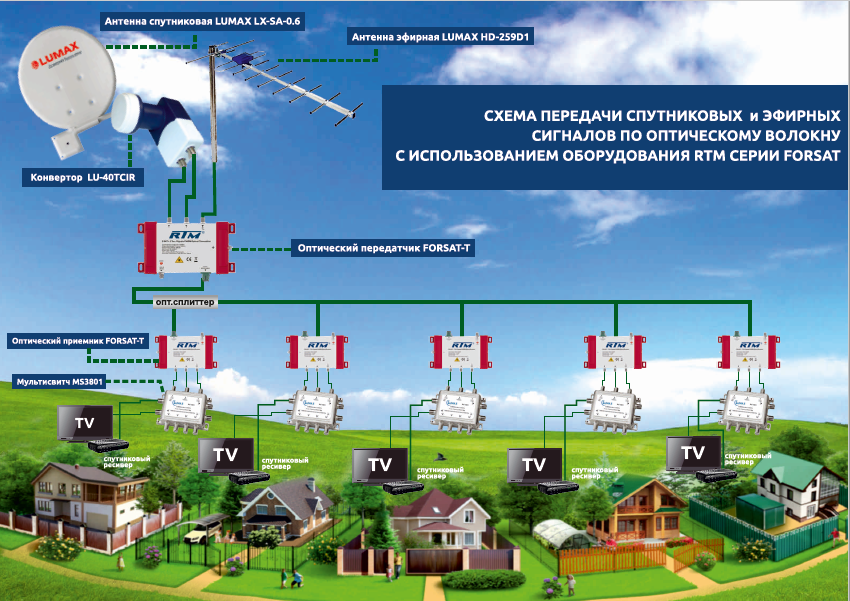

Комплект Forsat от RTM состоит из оптических передатчика и приемника, позволяющих передать сигналы с эфирной и спутниковой антенн по оптике на расстояние до 20 километров (зависит от качества линии и количества "отводов"). Причем возможна работа как в режиме точка-точка, так и в режиме точка-многоточка.

Используется для организации вещания в коттеджных поселках (по аналогии с технологиями xPON), в местах с высоким уровнем помех (близость аэропортов, линий электропередач и т.п.), а также когда антенный пост удален от приемного оборудования, а прокладка коаксиального тракта затруднена или нецелесообразна.

Оба устройства работают с частотой 45–2150 МГц и используют DFB-лазер. Оснащены внешними блоками питания, имеют небольшие легкие корпуса. Уровень оптического сигнала передатчика Forsat-T на выходе 6 мВт (8 дБм), входные RF порты для LNB конвертора 13/18В. Уровень оптического сигнала приемника Forsat-R на входе –10 ... +3 дБм (АРУ –7 ... +2 дБм).

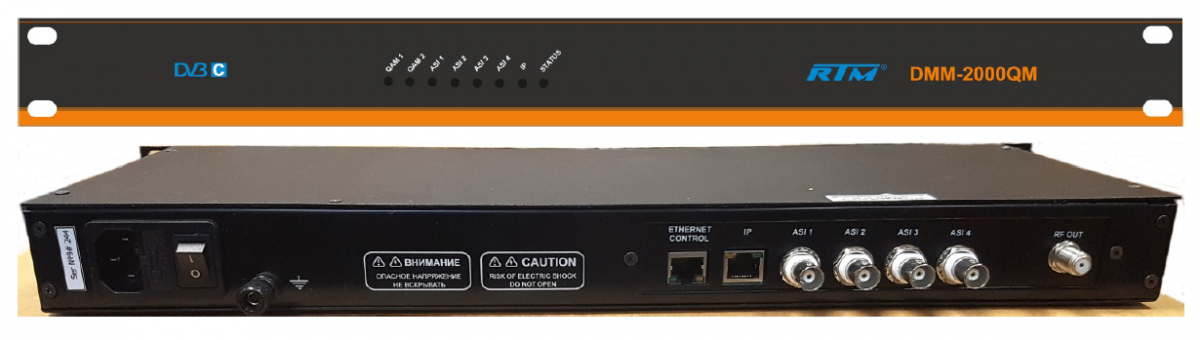

Цифровой модулятор DMM-2000QM на 8 QAM каналов с IP и ASI входами для телевизионных головных станций класса Hospitality/Horeca обеспечивает подключение объектов к сетям IP-операторов для организации DVB-C вещания до 120 телеканалов по коаксиальному кабелю. В процессе эксплуатации не требует обслуживания и персонала. Настройка или перенастройка осуществляется удаленно оператором связи либо специалистом по договору.


Принимает сигналы с четырех входов ASI, до 128 MPTS/SPTS по IP-входу (до 615 Мб/с). Производит ремультиплексирование входных потоков и формирование 8 MPTS, а также формирует QAM16/QAM32/QAM64/QAM128/QAM256 для DVB-C вещания. Располагает двумя RF QAM выходами по четыре канала, а также "зеркальным" выходом IP (8 MPTS). Диапазон рабочих частот 47–1000 МГц.

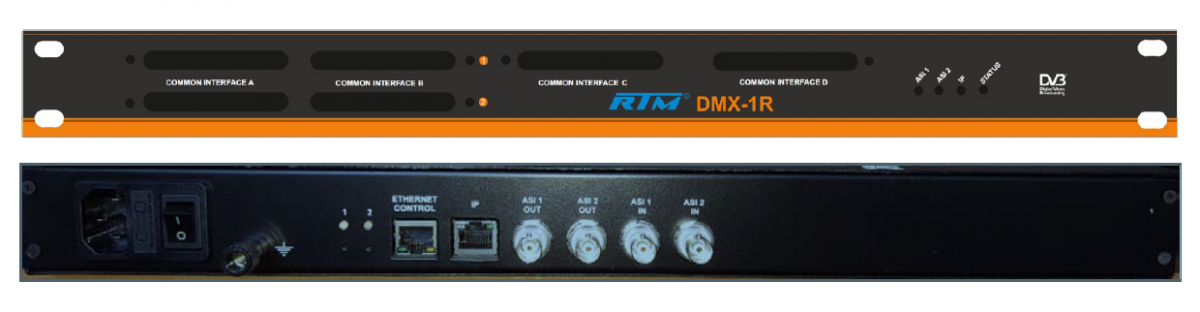

Дескремблер DVB-сигналов DMX-1R на 6 CI слотов с поддержкой режима MSD предназначен для работы в составе головных станций. Может принимать два сигнала ASI (два BNC female, 75 Ом EN50083-9 216 Мб/c), а также сигналы TS IP (RJ-45, 1000Base-T(X), один порт используется для входа и выхода; общая скорость до 615 Мб/c). Способен на дескремблирование любой программы из трех источников на CАМ в любом слоте, максимум 48 программ, и затем их вывод через два ASI-выхода или TS IP. Управляется по WEB-протоколу. Обновление ПО проводится через встроенный FTP-loader.

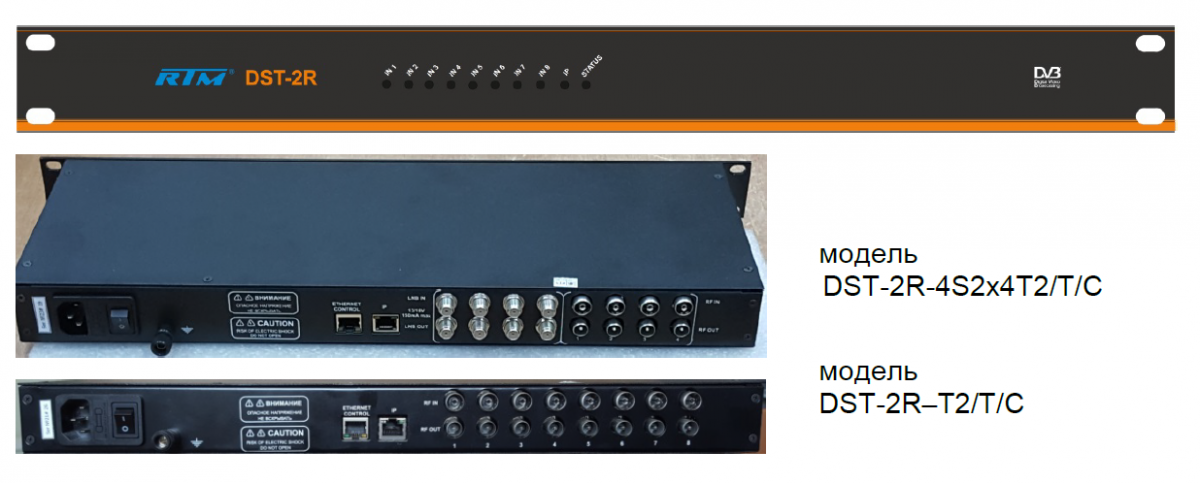

Профессиональный приемник DST-2R – это цифровой приемник c восемью демодуляторами DVB-S/S2 и (или) DVB-T/T2 для телевизионных головных станций. Может принимать восемь сигналов DVB-S/S2 и (или) DVB-T/T2. Для всех спутниковых каналов есть поддержка режима T2 MI, для всех эфирных каналов – возможность выбора транспортного уровня PLP. Декодер BISS – до 32 программ.

Приемник оснащен встроенным мультиплексором для одного нового транспортного потока и стримером TS IP от входных демодуляторов и (или) от мультиплексора. Проводит мониторинг уровня входных сигналов, BER, MER, C/N, скорости GbE порта. Управляется по WEB- и SNMP-протоколу.


В свою очередь, цифровой приемник TRK-555 (TRK-500) оснащен двумя демодуляторами DVB-S/S2 для телевизионных головных станций. Поддерживает демультиплексирование T2-MI.


Может принимать сигналы двух каналов DVB-S/S2, при этом на каждом канале есть деинкапсулятор T2-МI и СI-слот. Имеется режим многоканального дескремблирования. Устройство располагает четырьмя ASI-выходами, на каждый выход можно коммутировать любой из сигналов.

Приемник осуществляет мониторинг входных сигналов/BER и управляется по WEB- и SNMP-протоколу.


К сожалению, несколькие из предоставивших нам информацию о новинках компаний в итоге не собрались принять участие в выставке CSTB 2018. Но мы все же решили опубликовать их материалы - новшества очень интересные.


AB Technology: приставка и графический интерфейс

Компания AB Technology представила новинки как в сфере оборудования, так и в области программных решений. В частности, SnowBox Pebble – это цифровой приемник, предназначенный для работы в IP-сетях. ПО SnowBox Pebble обеспечивает легкое переключение между IPTV и OTT сетями.

SnowBox Pebble

Компания постаралась оптимизировать устройство по цене без потери функциональности. Для этого производитель, в частности, упростил технологии производства (заменил шестислойную плату двухслойной) и поставил чипсет QFP вместо BGA.

Приставка поддерживает подключение USB Wi-Fi адаптера (донгла) для беспроводного подключения там, где это необходимо. Наряду с этим при подключенном Wi-Fi адаптере возможна функциональность "роутер", то есть приставка может раздавать интернет, выполняя, к примеру, роль удлинителя Wi-Fi сети.

Кроме того, STB поддерживает подключение LTE модема – его можно использовать для доставки OTT контента операторам, обслуживающим абонентов в удаленных населенных пунктах, или пакетами: мобильная связь + интерактивное ТВ. Управляется приставка с помощью инфракрасного дистанционного пульта.

Еще одна новинка AB Technology - FrontStage User Interfaceграфический интерфейс пользователя платформы Android TV, который предоставляет доступ к интерактивным видеосервисам и обеспечивает единый опыт взаимодействия для различных абонентских устройств. Его отличительные особенности – эргономичный механизм навигации и единый стиль взаимодействия для разных устройств. Дизайн интерфейса может быть адаптирован под фирменный стиль и особые требования провайдера интерактивных видеосервисов.

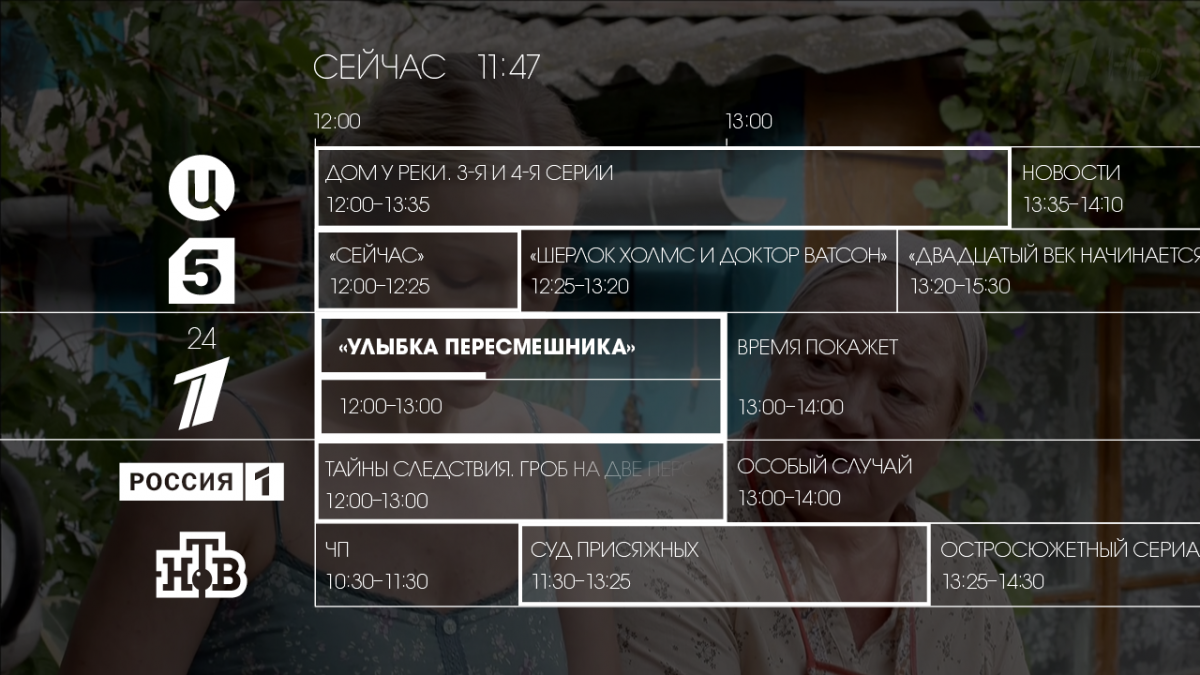

Приложение FrontStage UI для STB. Программа передач

Web-приложение FrontStage UI. Телеканалы

Абонент, использующий FrontStage User Interface при просмотре телевизора, может переключаться на работу с приложением под мобильное устройство и наоборот. Разработчики минимизировали задержки при переходах между сценами интерфейса, переключении каналов и перематывании записей, а также запустили при таких переходах анимационные вставки.

Ditel представляет новые анализаторы Alitronika

Компания представляет новые анализаторы от производителя Alitronika DVS. Это решения для анализа TS потоков в полевых и лабораторных условиях. Адаптеры/конверторы AT60IP DVB-S/S2 и AT88IP DVB-T/T2/C управляются через Web и DVSStationIP, а также Windows XP, Vista, Win7 (64bit) драйверы + SDK & Linux.

Устройства поддерживают UDP/RTP, располагают GbE портом RJ-45, детектором наличия транспортного потока, поддержкой инвертированного ASI сигнала. Способны воспроизводить высокоскоростной TS файл и использовать режимы Burst Mode и RAW Data.

Анализатор Alitronika

Lans представляет итальянские кабели

Компания Lans предлагает 50-омные кабели от итальянского производителя CavelWL 300 ZHNWL 400 ZHN и WL 500 ZHN.

Кабели созданы для использования с передовыми технологиями Wi-Fi, LTE, 3G, 4G. Обладают низкими потерями, в составе имеют моножилу и физически вспененный диэлектрик. Выпускаются в огнеупорной оболочке LSZH, напоминающей по виду резину. Имеют расширенный температурный диапазон –40 … +70°C, что позволяет использовать их в широком перечне антенных систем.

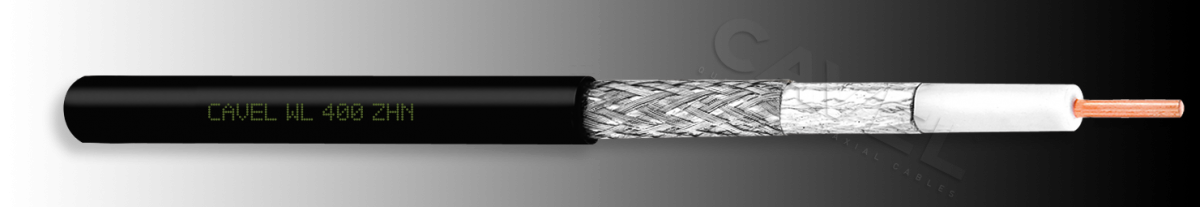

WL 400 ZHN

Оптические усилители "Стандартелеком"

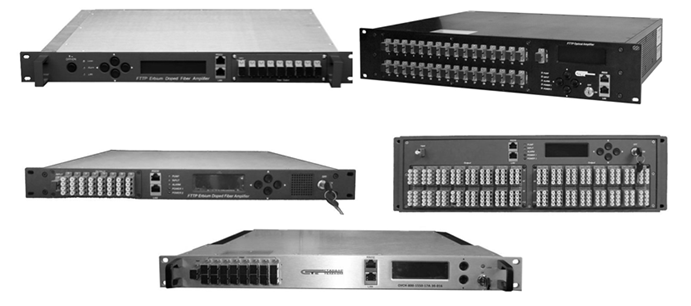

Дистрибьютор VLux запустил новую линейку из трех серий оптических усилителей EDFA производства компании "Стандартелеком". Все усилители имеют встроенную систему охлаждения лазера – с автоматическим контролем и управлением температуры накачки лазера (АТС), систему диагностики с автоматическим контролем состояния усилителя, обеспечивающую автоматическое выключение лазера при неисправностях.

Для визуального контроля параметров и состояния оптических усилителей предусмотрены ЖК-дисплей и светодиодные индикаторы. IP-мониторинг и управление осуществляются по протоколам SNMP и HTTP, с помощью русифицированного веб-интерфейса. Веб-интерфейс унифицирован и состоит из вертикального меню навигации и рабочей области.

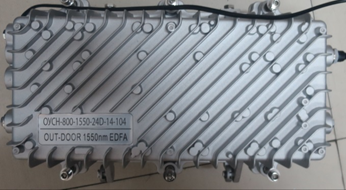

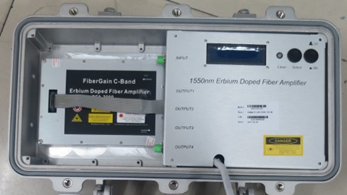

Оптические усилители серии ОУСН-800-1500-24D выполнены в литом герметичном корпусе размерами 399×244×165 мм. Такое решение должно позволить обеспечить надежную работу усилителей при тяжелых условиях эксплуатации – в колодцах, на чердаках, в подвалах и т.д.



Усилители обладают низким уровнем шумов и предназначены для построения небольших и средних сетей широкополосного доступа кабельного телевидения: AM CATV, Digital CATV, DBS & MMDS, FTTP, FTTx. Выпускаются в модификациях от одного до четырех равноценных оптических выходов при общей выходной оптической мощности от 13 до 26 дБм. При необходимости в оптический усилитель встраивается транспондер, обеспечивающий его IP-мониторинг и управление по протоколам SNMP и HTTP (веб-интерфейсу).

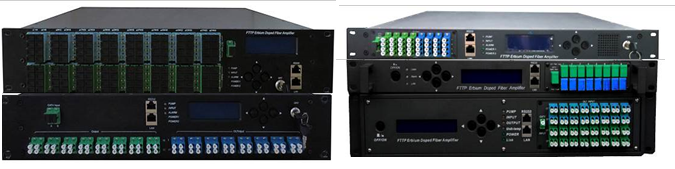

Многопортовые оптические усилители серии ОУСН-800-1500-17х-хх-2 относятся к семейству EDFA усилителей высокой выходной мощности серии ОУСН-800-1500-17. Их отличительная особенность – встроенный двухвходовой оптический коммутатор, который может работать как в автоматическом, так и ручном режиме. Все устройства этой модели обеспечивают усиление входной мощности оптических сигналов в диапазоне длин волн 1540–1563 нм без их преобразования в электрические сигналы и обратно.


Оптические усилители предназначены для применения в средних и крупных волоконно-оптических линиях связи (ВОЛС) с резервированием или для самовосстановления кольцевой ВОЛС и могут быть использованы и для городов среднего размера, и для мегаполисов.

В усилителях предусмотрена регулировка выходного оптического сигнала, что позволяет избавиться от дополнительных оптических аттенюаторов в ВОЛС. Для контроля выходной оптической мощности в усилителях есть контрольное оптическое гнездо.

Сетевые интерфейсы RS-232 и RJ45 позволяют контролировать параметры усилителя и управлять ими с помощью веб-интерфейса и по протоколу SNMP. В обновленном модельном ряде усилителей предусмотрена система охлаждения с автоматическим контролем температуры и новым двойным блоком питания, позволяющим комбинировать питающие напряжения (220 В + 220 В, 48 В + 48 В, 220 В + 48 В). В усилителях поддерживаются функции автоматического переключения и горячего резервирования блоков питания. Для надежного теплоотвода в усилитель могут устанавливаться дополнительные вентиляторы.

Многопортовые оптические усилители серии ОУСН-800-1500-49х-хх-2 предназначены для работы в оптических системах с мультиплицированием CWDM-технологии, позволяющей одновременно передавать несколько информационных каналов по одному оптическому волокну на разных оптических несущих частотах.


Устройства этой серии включают все технические и конструктивные характеристики двухвходовых оптических усилителей серии ОУСН-800-1500-17х-хх-2, о которых речь шла выше, и отличаются от них наличием встроенных мультиплексоров CWDM по каждому оптическому выходу.

Оптические усилители могут применяться в сетях FTTx PON: EPON / GEPON, GPON, RFoG, для усиления оптической мощности в диапазоне длин волн 1540–1563 нм (CATV) и частотного разделения информационных потоков: нисходящих (OLT), на длине волны 1490 нм, и восходящих (ONT), на длине волны 1310 нм. Выпускаются в модификациях от 8, 16, 32, 64, 128 равноценных CATV и OLD оптических выходов, в корпусах высотой 1RU, 2RU, 3RU и в размерах под установки в стандартную 19” стойку.

Информация предоставлена компаниями "ТВ Бизнес", Lumax, "Телко Групп", AB Technology, Ditel, Lans, VLux.
