Технические новинки весны-2019. Часть 4

Часть 1 | Часть 2 | Часть 3

Это последняя часть нашего весеннего обзора технических новинок. В завершении мы представляем одно решение для вещателей от компании Smart Show и несколько устройств для операторов связи от РТК, Rotek, "Элтекс" и Hughes Network Systems. И несмотря на то, что лето – не самый активный сезон для бизнеса, мы очень надеемся, что через 2-3 месяца производителям снова будет чем поделиться с читателями "Кабельщика".

Решение для вещателей

Smart Show

Интерактивная графика для телеэфиров

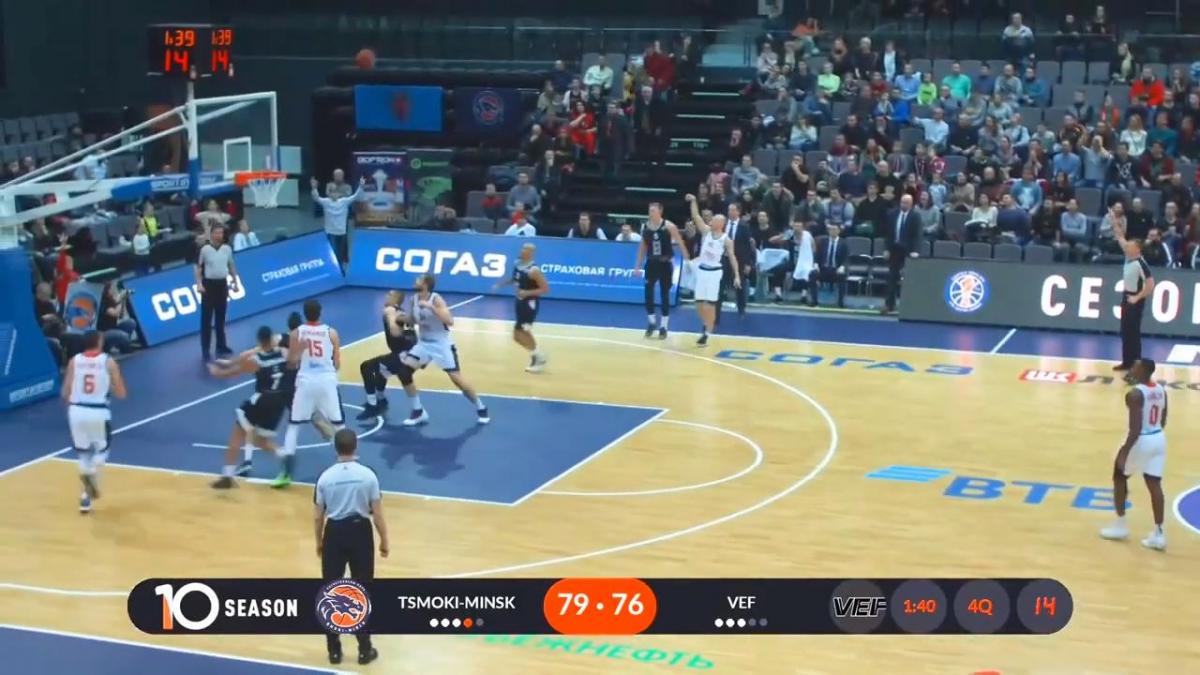

Титрование спортивных событий в прямом эфире

Система титрования спортивных событий в прямом эфире представляет собой комплект ПО, который устанавливается в компьютер с платой для наложения графики на проходящее видео, либо вывода сигнала.

В состав ПО системы входят:

• Модули и таблицы базы данных, в которых содержится требуемая информация о соревновании: составы команд, персональные сведения об игроках и тренерах, фотографии и др.

• Набор графических файлов с дизайном титров

• Модули для ввода в систему информации о ходе игры в режиме реального времени: обеспечиваются взаимодействие с игровым табло (матч-контроллером) стадиона и ввод данных вручную

• Модули для управления показом титров – рабочее место оператора системы

Для каждого вида спорта предназначен свой вариант системы, отвечающий требованиям соответствующей спортивной лиги (по содержанию и объему информации, правилам соревнований, дизайну титров и пр.). Возможна разработка дизайна титров для любых видов спорта.

Таким образом, оператору в эфире нужно только выбрать, какую графическую плашку в данный момент вывести в эфир. Наполнение плашки происходит полностью в автоматическом режиме. Задержка между нажатием кнопки оператором и появлением графики в эфире минимальна.

Интерактивная графика для ТВ-шоу

На экранах в студии отображается интерактивная графика для участников, ведущего и зрителей. Оператор управляет графикой по командам режиссера или самостоятельно. Система позволяет не только выводить графику, но также воспроизводить звуковые файлы, и управлять другим оборудованием в студии с помощью команд MIDI и GPI. Зачастую, таким образом, происходит управление светом в студии и звуковыми отбивками.

У системы есть возможность обрабатывать нажатие кнопок участниками, реагировать на них выводом графики, воспроизведением звука, изменением счета игры и т.д. Яркий пример такой системы всем известное ТВ-шоу "Угадай мелодию" (разработка не Smart Show). В этой передаче по нажатию кнопки останавливается таймер времени на табло, у участника, нажавшего кнопку подсвечивается тумба, у остальных участников блокируются кнопки. Затем, в случае верного ответа, увеличивается счет участника и так далее.

Для работы на таких шоу достаточно одного оператора ПО. Система управляет всеми мониторами, кнопками и другим оборудованием в студии.

На разных телешоу разные задачи, поэтому под каждое такое телешоу происходит доработка ПО, в том числе для того, чтобы операторам было удобно с ним работать.

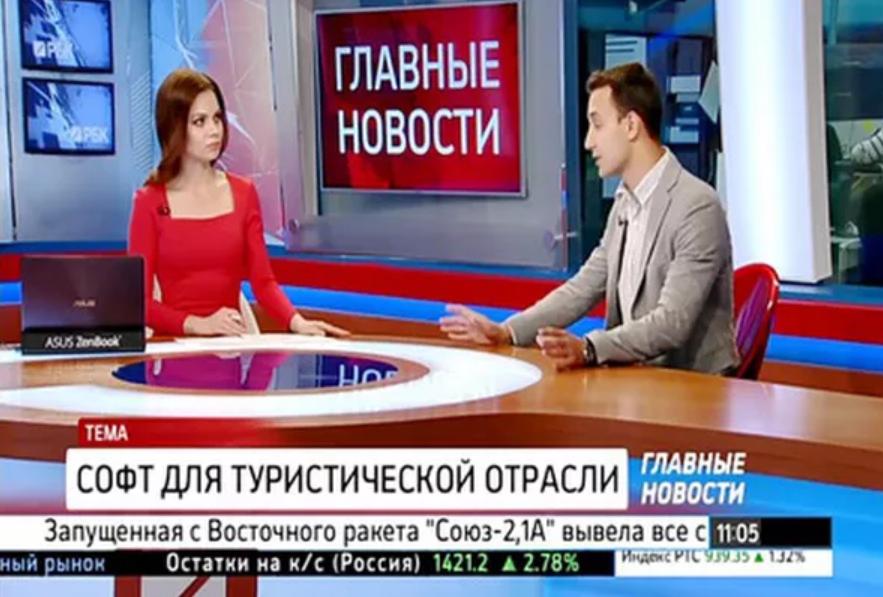

Оформление новостных программ

Система позволяет реализовать титры, бегущие строки, барабаны, курсы валют, время и другая информация, которая также может подгружаться с сайтов в прямом эфире.

Количество данных объектов не ограничивается, при формировании оформления они могут произвольно сочетаться с любыми другими графическими объектами. Содержание "бегущих строк" может меняться динамически, количество текста и графики ограничивается только производительностью процессора и может составлять несколько десятков.

Решения для операторов связи

"Русская телефонная компания"

Стабилизаторы напряжения Volter

"Русская Телефонная Компания" https://www.rus-telcom.ru (РТК) поставляет стабилизаторы напряжения Volter для защиты телекоммуникационного и другого электронного оборудования от скачков напряжений, тока и других неблагоприятных факторов, связанных с негативным воздействием нестабильных параметров электропитающей сети.

Стабилизаторы Volter обеспечивают автоматическое поддержание электрического напряжения на выходе в пределах нормы при колебании напряжения в питающей сети (на входе) от 130 до 270 В и более.

Широкая линейка моделей https://www.rus-telcom.ru/product/stabilizator-napryazheniya-volter/pric... позволяет использовать стабилизаторы для различных задач и условий применения:

• однофазные стабилизаторы серии Smart;

• однофазные стабилизаторы серии Parus;

• однофазные стабилизаторы серии Prostor;

• однофазные стабилизаторы серии ПТТМ;

• однофазные стабилизаторы серии Etalon;

• трёхфазные стабилизаторы Volter СНПТТ.

Стабилизаторы выполнены с применением усиленной элементной базы, обеспечивают автоматическую самодиагностику при включении и работе и обладают широким спектром функциональных возможностей.

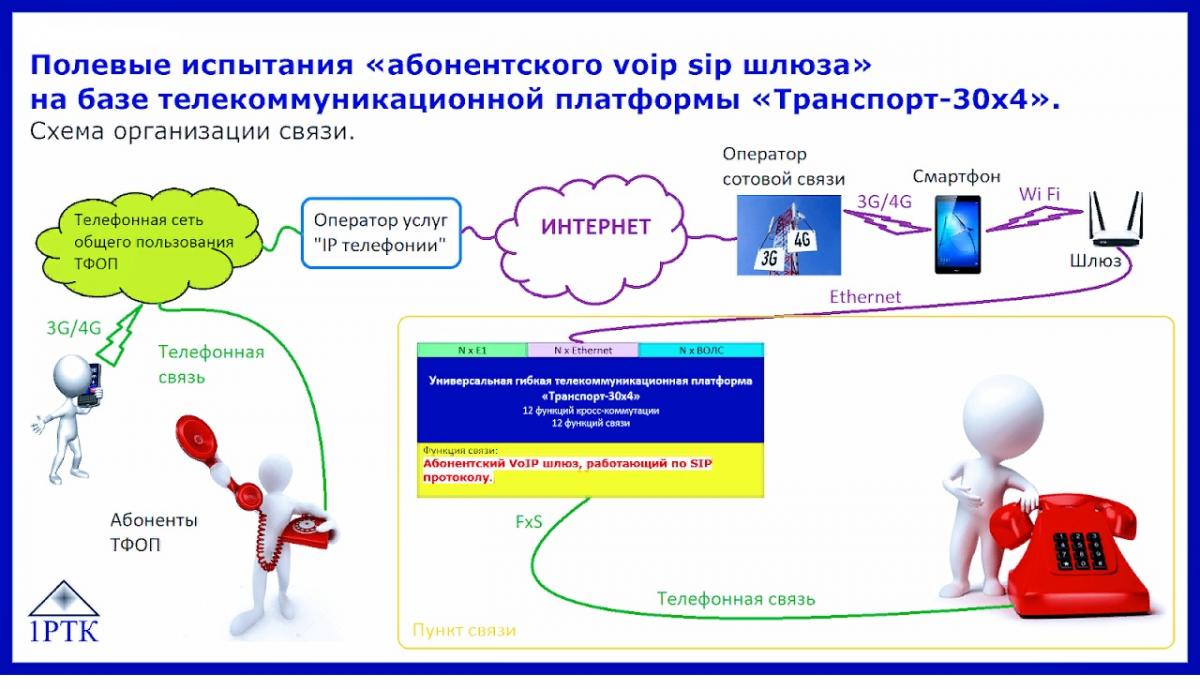

Абонентский SIP-шлюз на базе мультиплексора "Транспорт 30х4"

РТК предлагает решение для организации абонентского VoIP шлюза, работающего по SIP протоколу, на базе телекоммуникационной платформы "Транспорт-30х4".

Решение позволяет обеспечить работу аналоговых входящих и исходящих абонентских линий по сети IP-телефонии, в том числе в условиях отсутствия проводной инфраструктуры.

Состав платформы:

• РТК.21.65 Малоканальный крейт 19"

• РТК.21.69 РТК.21.69 Плата блока питания (БП) и генератора вызывного напряжения (ГВН)

• РТК.21.32 РТК.21.32 Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3

• РТК.53.14. РТК.53.14 Ядро платформы (плата управления и магистральных потоков 8Е1, 4хEthernet, 256 каналов VoIP)

С помощью данной конфигурации, возможно быстро организовать местную, междугороднюю и международную связь по 8 фиксированным абонентским телефонным линиям в любой точке местности. При отсутствии проводной инфраструктуры, возможно организовать работу канала связи по сотовой сети (для подключения мультиплексора необходим Wi-Fi- роутер и мобильный телефон).

Rotek

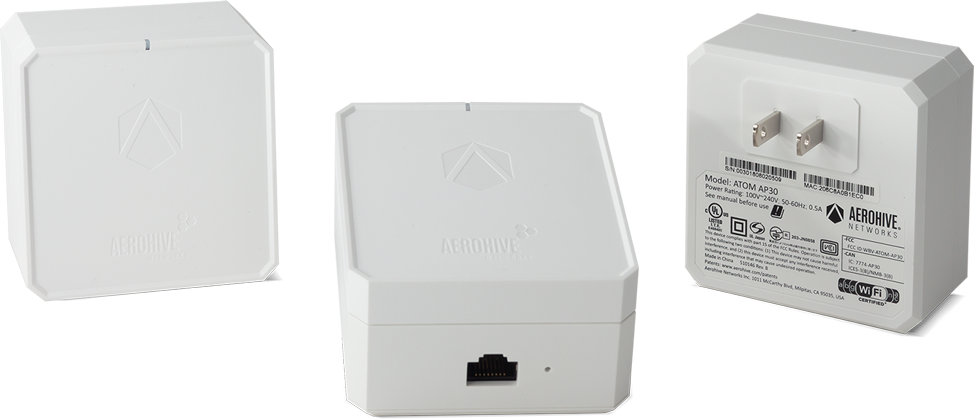

Aerohive Atom AP30. Полнофункциональная компактная точка доступа уровня Enterprise

Точки доступа Atom AP30 от компании Rotek https://www.rotek.ru кардинально меняют концепцию развёртывания беспроводной сети. Устройства просто включаются непосредственно в розетку и интегрируются в существующую сетевую инфраструктуру через Ethernet-порт или по радиоканалу, образуя самоорганизующуюся Mesh-сеть.

• Автоматическая настройка – прямо из коробки

• Полнофункциональная точка доступа уровня Enterprise в новом компактном дизайне

• Несколько режимов работы для мгновенного доступа к сети и функции датчиков

• Уникальная возможность заменить или дополнить традиционные потолочные или настенные точки доступа

• Расширение зон покрытия и охват мёртвых зон (Mesh)

• Подключение проводного устройства по беспроводному каналу к порту Ethernet (режим моста)

• Решение действительно актуальных задач

• Организация временного доступа

Aerohive Atom AP30 – это выбор для различных экстренных ситуаций, когда необходимо мгновенно предоставить доступ к сети в труднодоступных местах, обеспечить безопасность, а также удалённый VPN-доступ.

Aerohive Atom AP30 может быть установлен временно или постоянно за считанные минуты для расширения зоны покрытия или уменьшения нагрузки на установленные точки доступа для организации подключения к сети в отдалённых местах офиса, длинных коридорах, лестницах, комнатах отдыха, складских помещениях, конференц-залах, кафе, лобби, залах ожидания, спортзалах, для организации доступа к сети на смежных этажах и т. д.

Устройство может подключаться к сторонним сетям Wi-Fi, чтобы помочь компенсировать проблемы покрытия или ёмкости сети. Наличие сенсорного режима поможет проанализировать эффективность и безопасность сторонних сетей, а также позволит администраторам проанализировать и оптимизировать работу своих сетей.

Девайс можно подключить к электрической розетке и получить IP-адрес. Собственные возможности VPN в Aerohive Atom AP30 могут мгновенно создать корпоративную SSID с безопасным доступом для журналистов, маркетинговых мероприятий, демонстраций продаж, выездных собраний, внутреннего консультирования сотрудников других компаний, временных офисов и т. д.

Двухдиапазонная точка доступа стандарта 802.11ac с внутренними антеннами:

• 2x2:2 MIMO 300 + 867 Мбит/с

• 1 порт 1000BASE-T

• Питание от сети 220 В через встроенный блок питания

• Встроенный модуль BLE для iBeacon и других подобных технологий

• Размеры устройства: 72 x 72 x 44 мм

"Элтекс"

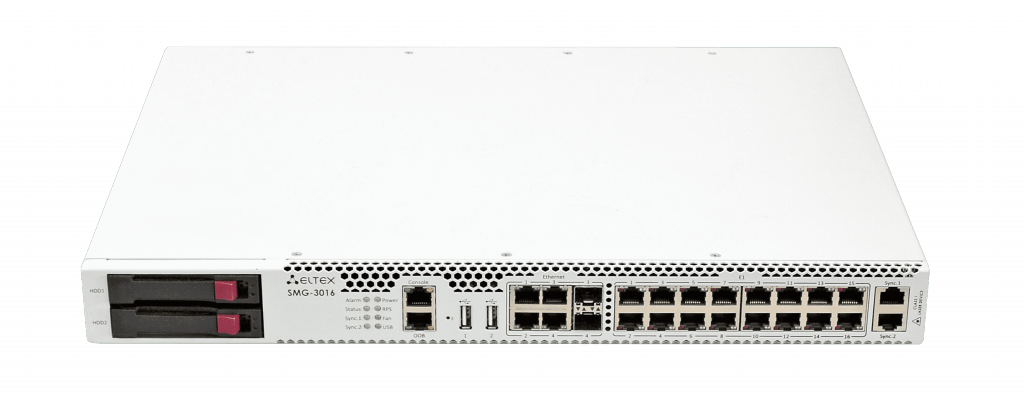

Гибридная платформа SMG-3016

Платформа SMG-3016 от компании "Элтекс" https://eltex-co.ru/ (серийное производство планируется запустить в III квартале 2019 года) поддерживает до 3000 абонентов и может выступать как в качестве транкового шлюза, обеспечивающего сопряжение сигнализаций и медиа-потоков ТфОП (Е1) и VoIP сетей, так и в качестве IP-АТС с возможностью сдачи СОРМ по приказам №70 и №268.

Устройство обладает работает на современном процессоре Quad-Core ARMv8 64bit, поддерживает до 768 разговорных каналов и обеспечивает одновременную работу до 16 потоков Е1. Производительность обработки вызовов достигает 120 CPS.

Высокая отказоустойчивость SMG-3016 достигается поддержкой двух источников электропитания (48В DC или 220В AC) и работы в режиме облегчённого резерва 1+1 с возможностью резервирования как IP присоединения, так и потоков E1.

Интерфейсы управления:

• Консольный порт RS-232 (RJ-45) для доступа к CLI;

• Выделенный порт Ethernet OOB 1G (RJ-45) для доступа к WEB/SSH;

• Интерфейсы Ethernet:

• Два порта 1G (RJ-45);

• Два combo-порта 1G (SFP/RJ-45);

• Интерфейсы TDM:

• 16 портов E1 (RJ-48);

• Два входа внешней синхронизации;

• Подключение внешних накопителей:

• Два слота SATA HDD 2,5";

• Два разъёма USB 2.0.

Обновление ПО для станционного оборудования GPON OLT LTP-X версия 3.36.0

"Элтекс" выпустил новую версию программного обеспечения (Версия ПО v 3.36.0) для станционного оборудования GPON OLT линейки LTP-X.

Изменено:

• PON. Добавлена поддержка ONT Cambridge CIG G-25A.

• PON. Добавлена поддержка ONT Ericsson T063G.

• PON. Добавлена поддержка ONT Ericsson T073G.

• PON. Добавлена поддержка ONT АТРОН 590.

• PON. Добавлена поддержка ONT АТРОН 620.

• PON. Добавлена поддержка NTU-RG-1421G-Wac: rev.A1.

• PON. Добавлена поддержка нескольких слотов для Uni-G.

• Switch. Добавлена поддержка 802.1q на front-port.

• Switch. Добавлена возможность прохождения multicast-трафика между ONT одного дерева.

• System. Добавлена команда run shell для получения root прав.

• SNMP. Реализована настройка LAG через SNMP.

• SNMP. Добавлена настройка профиль address-table.

• SNMP. ДобавленOID – show interface gpon-port X downstream-ber.

• SNMP. Поддержаноконфигурированиеmulticast loopback enable.

Исправлено:

• Switch. Устранен спам в лог, при выключении нескольких front-port.

• PON. Выполнена установка дефолтной длинны линии (20км) как в версии 3.30.0.

• PON. Устранено зависание дерева в UNACTIVATED.

• PON. Устранено зависание ONT в состоянии O3.

• PON. Выполнена оптимизация обработки PPPoE пакетов при включеном PPPoE-агенте.

• System. Исправлено отображение free RAM в процентах.

• SNMP. Исправлен ввод некорректных параметров в профиле ports.

• SNMP. Исправлена обработка команды на реконфигурацию OLT-чипов.

• SNMP. Исправлена обработка команды на изменение пароля для пользователей.

Маршрутизатор МЕ5100

Маршрутизатор ME5100 поддерживает весь набор функций, имеющийся на маршрутизаторах серии ME: IPv4/IPv6-маршрутизацию, гибкую настройку QoS, маршрутизацию IP Multicast, MPLS-сервисы второго и третьего уровней, а также L2 коммутацию и агрегацию линков.

"Ростелеком", например, планирует использовать МЕ5100 во время строительства новых сетей связи и при модернизации или замене устаревшего оборудования. Маршрутизатор обеспечит эффективную работу сети как для государственных структур и операторов связи, так и для крупных финансовых организаций и федеральных торговых сетей.

За время эксплуатации под нагрузкой маршрутизатор проявил стабильность решения, совместимость с маршрутизаторами сети других производителей, соответствие требованиям заказчика и заявленным характеристикам.

Hughes Network Systems

Коллективные точки Wi-Fi, работающие с использованием спутникового доступа

Hughes Network Systems объявила о развёртывании своими партнёрами – Группой компаний AltegroSky и "КБ Искра" – 1300 коллективных точек Wi-Fi, работающих с использованием спутникового доступа, по всей территории России.

Средний потенциал обслуживания каждой точки доступа типа дом/малый и средний бизнес составляет 250 человек. Таким образом, провайдеры могут обеспечить услугой доступа в Интернет свыше 300 тыс. людей на Дальнем Востоке, в Сибири, Центральном, Уральском и Волжско-Каспийском регионах, где Интернет прежде был недоступен или слишком дорог.

Решение основано на отраслевом стандарте 802.11 для точек доступа Wi-Fi в сочетании с земной станцией спутниковой связи типа VSAT, обеспечивающей экономически эффективный спутниковый канал. Такой подход позволяет предоставить живущим в многоквартирном доме или посёлке людям недорогую услугу, каждый пользователь может получить доступ в Интернет с помощью Wi-Fi совместимого мобильного устройства или компьютера, при этом затраты на создание системы в расчёте на домовладение существенно ниже, чем при традиционной реализации широкополосного доступа. Для получения интернет-доступа домовладельцы оплачивают абонентскую плату оператору услуг ежемесячно или даже за время пользования.

Решение Hughes для коллективных точек Wi-Fi доступа основано на системе Hughes JUPITER™ – новейшем поколении платформы станций VSAT, разработанной и оптимизированной для широкополосных услуг.

P. S. Обращаем внимание наших читателей: это некоммерческая серия статей, которые "Кабельщик" выпускает раз в 2-3 месяца. Мы очень признательны тем, кто присылает нам новости о своих технических новинках. Мы всегда рады поддержать наших рекламодателей и благодарны рекламодателям, которые поддерживают нас. Мы готовы размещать коммерческие публикации, но понимаем всю необходимость таких информационных материалов, которые будут полезны всем нашим читателям.
